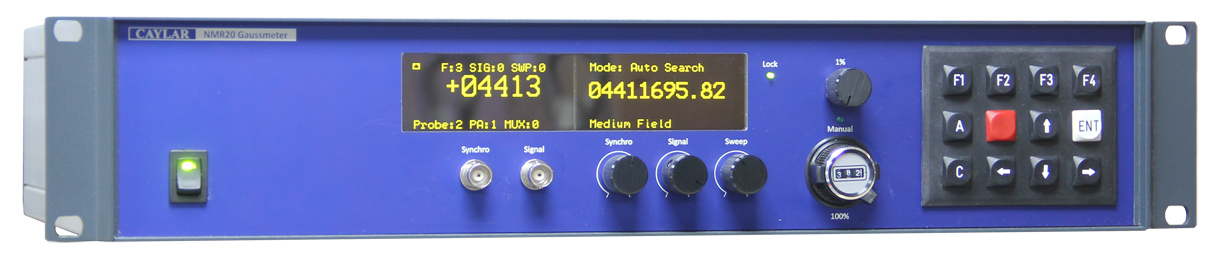

Gaussmètre NMR20 (Teslamètre RMN) - Version 2022




Présentation du gaussmètre

CAYLAR propose une mesure du champ magnétique par Résonnance magnétique nucléaire (RMN) qui permet d’avoir une mesure absolue du champ magnétique sans influence de température.

Le Gaussmètre NMR20 est le successeur du célèbre Gaussmètre RMN 2 (Teslamètre RMN DRUSCH). Une technologie approuvée depuis les années 70.

La nouvelle version 2022 du NMR20 offre des performances inégalées sur tous les points. Avec le nouveau fréquencemètre basé sur la technologie FPGA, la lecture du champ est améliorée, plus stable, plus précise avec une résolution cent fois plus grande.
Avec le nouveau système embarqué, le NMR20 est plus rapide, s'allume instantanément, plus fiable et sécurisé.




Spécificités du nouveau Teslamètre NMR20 Version 2022 :

  • <0.5 µT (<5mG) de précision absolue.
  • <0.01 ppm de résolution dans un champ uniforme.
  • 0.01 mG de résolution de lecture.
  • Jusqu'à 45 Hz de fréquence de lecture.
  • Grande dynamique de plage de lecture (x5).
  • Grande tolérance au gradient : de 1000 à 2000ppm/cm (en fonction de la sonde).
  • Peu mesurer des champs très faible 14mT (140G).
  • Recherche rapide du signal RMN en moins de 1 seconde.
  • Affichage de la mesure en face avant de l'instrument.
  • Nouvelles sondes très fines (<2mm) disponibles.
  • Sondes adaptées aux environnements radioactifs sans aucune électroniques actives.
  • Sortie analogique pour réguler une source de courant.


Description




Description du Gaussmètre NMR20


Le Gaussmètre NMR20 de CAYLAR utilise le principe de résonance magnétique nucléaire et peut mesurer des champs de 0,014 T à 13 Tesla avec une précision absolue meilleure que 0,5 µT sans dérive en température.

La sonde contient un petit échantillon de matériau résonant. L’échantillon a une fréquence d’absorption proportionnelle au champ. La mesure de cette fréquence permet de déduire la valeur du champ magnétique.
Il est possible de connecter le gaussmètre à un oscilloscope pour visualiser le signal de résonnance.

Le gaussmètre NMR20 s'interface par Ethernet (TCP ou MODBUS), USB et RS232 pour être contrôlé à distance.

Différentes méthodes sont disponibles pour recherche le signal RMN :
  • manuellement à l'aide d'un potentiomètre,
  • automatiquement sur la gamme complète de la sonde utilisée,
  • automatiquement en recherche rapide autour d'une valeur de référence, en moins de 1 seconde,
  • automatiquement en moins d’une seconde en effectuant une recherche autour de la valeur de champ lu par le capteur HALL embarqué.

Le gaussmètre peut être connecté à un multiplexeur, à partir duquel il est possible de choisir parmi plusieurs sondes pour être contrôlées depuis le gaussmètre.

Pour minimiser le nombre de sondes pour un utilisateur, les sondes RMN de CAYLAR ont une dynamique de 5. Ceci signifie que pour une sonde, la mesure de champ maximum est environ 5 fois le champ minimum.
Exemples : 0,3 T à 1,5 T ou 0,42 T à 2,1 T.


Schéma, branchement Gaussmètre NMR20 et accessoires


Fiches techniques






Tarifs

Veuillez  trouver ci-dessous la liste de prix indicatifs pour vous permettre d'estimer le coût de votre système. Le prix réel dépend d'un certain nombre d'autres facteurs.


Gaussmètre


Gaussmètre NMR20

Teslametre RMN - Magnétomètre RMN

NMR20

15 600,00€

Option Régulation FR020

Regulateur de Champ RMN

FR020

5 500,00€



Sondes RMN


14mT - 70mT A

Boitier A 20 x 10 x 160 mm

NMR20-PRBA14

6 100,00€

20mT - 100mT A

Boitier A 20 x 10 x 160 mm

NMR20-PRBA20

4 200,00€

40mT - 200mT A

Boitier A 20 x 10 x 160 mm

NMR20-PRBA40

2 600,00€

40mT - 200mT B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB40

3 000,00€

50mT - 250mT B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB50

3 000,00€

60mT - 300mT B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB60

2 600,00€

80mT - 400mT B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB80

2 600,00€

90mT - 450mT B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB90

2 600,00€

160mT - 800mT B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB160

2 600,00€

170mT - 900mT B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB170

2 600,00€

240mT - 1,2T B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB240

2 600,00€

300mT - 1,5T B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB300

2 600,00€

450mT - 2,1T B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB300

2 600,00€

2T - 5T B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB2

2 600,00€

4T - 9T B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB4

2 600,00€

6T - 13T B

Boitier B 16 x 6 x 160 mm

NMR20-PRBB6

2 600,00€

Option Boitier C

Boitier C 8 x 6 x 160mm - A partir de 50mT

NMR20-PRBOPTIONC

400,00€

Option Sonde Double

Boitier D 20 x 6 x 160 - A partir de 50mT

NMR20-PRBOPTIOND

1 700,00€



Préamplificateurs


PAMUX1

Préamplificateur 1 voie

NMR20-PAMUX1

1 400,00€

PAMUX2

Préamplificateur 2 voies Multiplexeur

NMR20-PAMUX2

2 300,00€

PAMUX4

Préamplificateur 4 voies Multiplexeur

NMR20-PAMUX4

3 900,00€



Multiplexeurs


SWMUX4

Multiplexeurs 4 Voies

NMR20-SW4

2 400,00€

SWMUX8

Multiplexeurs 8 Voies

NMR20-SW8

4 400,00€



Cables


Cable R51 - 10 mètres

Nécessaire pour relier le Gaussmètre aux préamplificateurs

NMR20-R51-10

500,00€

Cable R52 - 10 mètres

Nécessaire pour controler un multiplexeur

NMR20-R52-10

100,00€

Cable Coaxial - 10 mètres

Nécessaire pour relier le Gaussmètre aux préamplificateurs

NMR20-RCX-10

50,00€

Cable R51 - 50 mètres

Nécessaire pour relier le Gaussmètre aux préamplificateurs

NMR20-R51-1M

15,00€

Cable R52 - 50 mètres

Nécessaire pour controler un multiplexeur

NMR20-R52-1M

5,00€

Cable Coaxial - 50 mètres

Nécessaire pour relier le Gaussmètre aux préamplificateurs

NMR20-RCX-1M

15,00€



Accessoires


Bobine Compensatrice de Gradient

40 G/cm

NMR20-GRDTZ

300,00€

Valise de Transport pour un système

PELICASE valise copolymère antichoc étanche

PELICASE AIR1615

800,00€

Valise de Transport pour deux systèmes

PELICASE valise copolymère antichoc étanche

PELICASE 1650

900,00€
