NMR Probes



CAYLAR a développé plusieurs sondes pour répondre au maximum des besoins :
  • Des sondes standards, optimisées pour avoir le meilleur rapport signal sur bruit avec une grande dynamique et une faible sensibilté au gradient (typiquement entre 1000 et 2000 ppm/cm).
  • Des sondes miniaturisées.
  • Des sondes pour les environnements radioactifs avec aucun composants électronique à moins de 11cm de l'échantillon RMN.
  • Des sondes pour les environnments hautement radioactifs avec aucun composants électronique à moins de 40cm de l'échantillon RMN.

Des sondes spécifiques peuvent être réalisés sur demande :
  • Sensibilité au gradient.
  • Encombrement et forme de la sonde.
  • Gamme de mesure.
  • Longueur du câble (jusqu'à 16m au lieu de 2.5m) en une ou plusieurs longueurs avec des câbles d'extension.

Catalogue Sondes RMN

pdf . 324.54 Ko



Sonde RMN Miniaturisée Model C





Sondes Standards



Model A - Drawing

pdf . 132.03 Ko

Model A - 3D File

rar . 194.42 Ko

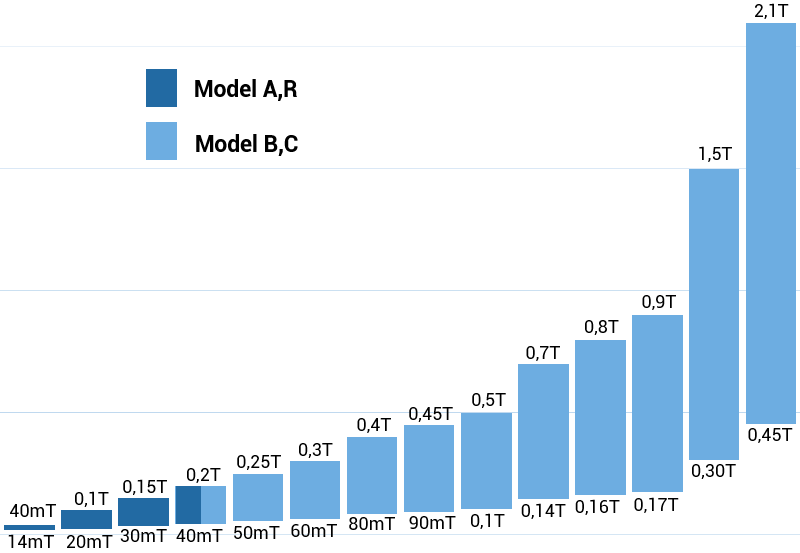

Model A - De 14mT à 0.2T

Taille de boitier d'une sonde DRUSCH classique.

Min
Max
Échantillon
PRBA14-40
<0.014 T
>0.04 T
8x16 mm
PRBA20-100<0.02 T>0.1 TØ 8 mm
PRBA30-150
<0.03 T
>0.15T
Ø 8 mm
PRBA40-200
<0.04 T
>0.2 T
Ø 5 mm
Spécificités :
  • Équipée d'un capteur Hall pour une recherche rapide du signal RMN en moins de 1s.
  • Plage dynamique supérieur à 5.
  • La sonde 14mT nécessite une sensibilité meilleure que 400ppm/cm.


Model B - Drawing

pdf . 132.03 Ko

Model B - 3D File

rar . 194.39 Ko



Model B - De 40mT à 13T


Min
Max
Échantillon
PRBB40-200
<0.04 T
>0.2 T
Ø 5 mm
PRBB50-250
<0.05 T
>0.25 T
Ø 4 mm
PRBB60-300
<0.06 T
>0.3 T
Ø 4 mm
PRBB80-400
<0.08 T
>0.4 T
Ø 4 mm
PRBB90-450
<0.09 T
>0.45 T
Ø 4 mm
PRBB100-100
<0.1 T
>0.5 T
Ø 4 mm
PRBB140-700
<0.14 T
>0.7 T
Ø 4 mm
PRBB160-800
<0.16 T
>0.8 T
Ø 3 mm
PRBB170-900
<0.17 T
>0.9 T
Ø 3 mm
PRBB300-1.5
<0.30 T
>1.5 T
Ø 3 mm
PRBB450-2.1
<0.45 T
>2.1 T
Ø 2.5 mm
PRBB650-3
<0.65 T
>3 T
Ø 3 mm

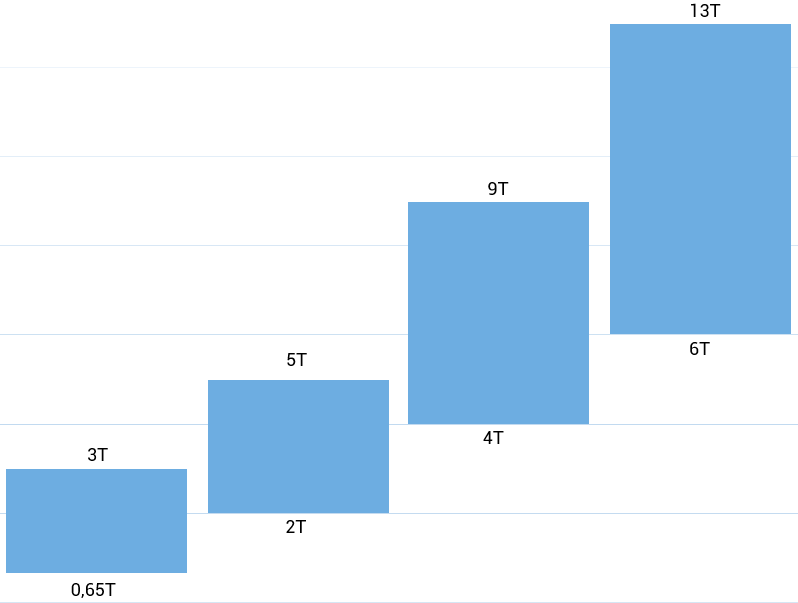

PRBB2-5
<2 T
>5 T
Ø 5 mm
PRBB4-9
<4 T
>9 T
Ø 5 mm
PRBB6-13
<6 T
>13 T
Ø 5 mm


















Spécificités :
  • Équipée d'un capteur Hall pour une recherche rapide du signal RMN en moins de 1s.
  • Plage dynamique supérieur à 5.
  • Faible épaisseur.




Sondes Miniaturisées



Model C - Drawing

pdf . 115.33 Ko

Model C - 3D File

rar . 209.78 Ko



Model C - De 40mT à 3T


Min
Max
Échantillon
PRBC40-200
<0.04 T
>0.2 T
Ø 5 mm
PRBC50-250
<0.05 T
>0.25 T
Ø 4 mm
PRBC60-250
<0.06 T
>0.3 T
Ø 4 mm
PRBC80-250
<0.08 T
>0.4 T
Ø 4 mm
PRBC90-250
<0.09 T
>0.45 T
Ø 4 mm
PRBC100-500
<0.1 T
>0.5 T
Ø 4 mm
PRBC140-700
<0.14 T
>0.7 T
Ø 4 mm
PRBC160-800
<0.16 T
>0.8 T
Ø 3 mm
PRBC170-900
<0.17 T
>0.9 T
Ø 3 mm
PRBC300-1.5
<0.30 T
>1.5 T
Ø 3 mm
PRBC450-2.1
<0.45 T
>2.1 T
Ø 2.5 mm
PRBC650-3
<0.65 T
>3 T
Ø 3 mm















Spécifiques :
  • Volume réduit par rapport aux sondes B
  • Équipée d'un capteur à effet hall pour une recherche rapide du signal RMN (<1s).
  • N’est pas équipé de capteur HALL. Recherche de signal RMN en moins de 1s par zone ou à l’aide d’une sonde RMN équipé d’un capteur HALL. Recherche sur toute la gamme en <10s.
  • Sonde Axial uniquement.


Model T - Drawing

pdf . 131.28 Ko

Model T - 3D File

rar . 182.73 Ko



Model T - De 0.16T à 2.1T


Min
Max
Échantillon
PRBT160-700
<0.16 T
>0.7 T
Ø 1.5 mm
PRBT340-1.65
<0.34 T
>1.65 T
Ø 1.5 mm
PRBT500-2.1
<0.5 T
>2.1T
Ø 1.5 mm





Spécificités :
  • Très faible épaisseur.
  • Équipée d'un capteur Hall pour une recherche rapide du signal RMN.
  • Dynamique réduit à 4.2 au lieu de 5.
  • Sensibilité réduite, rapport signal sur bruit moins bon.


Model D - Drawing

pdf . 114.88 Ko

Model D - 3D File

rar . 178.89 Ko



Model D - De 0.1T à 3T


Min
Max
Échantillon
PRBD80-1.5
<0.08 T
>1.5 T
Ø 4 mm
PRBD100-2.1
<0.1 T
>2.1 T
Ø 4 mm
PRBD160-3
<0.16 T
>3 T
Ø 3 mm





Spécificités :
  • Équipée d'un capteur Hall pour une recherche rapide du signal RMN.
  • Équivaut à une sonde de dynamique 25.
  • Deux échantillons.
  • Nécessite un préamplificateur deux voies.



Description



Description





Sondes pour environnement radioactif



Model RA - Drawing

pdf . 126.66 Ko

Model RA - 3D File

rar . 27.71 Ko



Model RA - De 14mT à 200mT


Min ±4%
Max ±4%
Échantillon
PRBRA14-40
0.014 T
0.04 T
8x16 mm
PRBRA20-100
0.020 T
0.1 T
Ø 8 mm
PRBRA40-200
0.040 T
0.2 T
Ø 5 mm





Spécificités :
  • Distance entre l'échantillon RMN et le premier composant électronique à 11 cm au lieu de 3 cm.
  • Dynamique réduit à 4.8 au lieu de 5.
  • N’est pas équipé de capteur HALL. Recherche de signal RMN en moins de 1s par zone uniquement. Recherche sur toute la gamme en <10s.


Model RA - Drawing

pdf . 126.62 Ko

Model RB - 3D File

rar . 27.48 Ko



Model RB - De 40mT à 2.1T


Min ±4%
Max ±4%
Échantillon
PRBRB40-200
0.04 T
0.2 T
Ø 5 mm
PRBRB80-400
0.08 T
0.4 T
Ø 4 mm
PRBRB100-500
0.1 T
0.5 T
Ø 4 mm
PRBRB160-800
0.16 T
0.8 T
Ø 3 mm
PRBRB300-1.5
0.30 T
1.5 T
Ø 3 mm
PRBRB450-2.1
0.45T
2.1 T
Ø 2.5 mm








Spécificités :
  • Distance entre l'échantillon RMN et le premier composant électronique à 11 cm au lieu de 3 cm.
  • Faible épaisseur.
  • Dynamique réduit à 4.8 au lieu de 5.
  • N’est pas équipé de capteur HALL. Recherche de signal RMN par zone en moins de 1s. Recherche sur toute la gamme en <10s.


Model RC - Drawing

pdf . 126.18 Ko

Model RC - 3D File

rar . 56.23 Ko




Model RC - De 40mT à 2.1T


Min ±4%
Max ±4%
Échantillon
PRBRC40-200
0.04 T
0.2 T
Ø 5 mm
PRBRC80-400
0.08 T
0.4 T
Ø 4 mm
PRBRC100-500
0.1 T
0.5 T
Ø 4 mm
PRBRC160-800
0.16 T
0.8 T
Ø 3 mm
PRBRC300-1.5
0.30 T
1.5 T
Ø 3 mm
PRBRC450-2.1
0.45 T
2.1 T
Ø 2.5 mm








Spécificités :
  • Distance entre l'échantillon RMN et le premier composant électronique à 11 cm au lieu de 3 cm.
  • Volume réduit et faible épaisseur.
  • Dynamique réduit à 4.8 au lieu de 5.
  • N’est pas équipé de capteur HALL. Recherche de signal RMN par zone en moins de 1s. Recherche sur toute la gamme en <10s.





Sondes pour environnement hautement radioactif



Model RA+ - Drawing

pdf . 139.54 Ko

Model RA+ - 3D File

rar . 13.71 Ko



Model RA+ - De 14mT à 200mT


Min ±5%
Max ±5%
Échantillon
PRBRA+14-40
0.014 T
0.04 T
8x16 mm
PRBRA+20-100
0.02 T
0.100 T
Ø 8 mm
PRBRA+40-200
0.04 T
0.2 T
Ø 5 mm





Spécificités :
  • Distance entre l'échantillon RMN et le premier composant électronique à 40cm au lieu de 3 cm.
  • Dynamique réduit à 4.5 au lieu de 5.
  • N’est pas équipé de capteur HALL. Recherche de signal RMN par zone en moins de 1s. Recherche sur toute la gamme en <10s.
  • Rapport signal sur bruit moins bon qu'une sonde standard.




Model RB+ - Drawing

pdf . 139.78 Ko

Model RB+ - 3D File

rar . 14.41 Ko



Model RB+ - De 40mT à 500mT


Min ±5%
Max ±5%
Échantillon
PRBRB+40-200
0.04 T
0.2 T
Ø 5 mm
PRBRB+80-400
0.08 T
0.4 T
Ø 4 mm
PRBRB+100-500
0.1 T
0.5 T
Ø 4 mm





Spécificités :
  • Distance entre l'échantillon RMN et le premier composant électronique à 40cm au lieu de 3 cm.
  • Faible épaisseur.
  • Dynamique réduit à 4.5 au lieu de 5.
  • N’est pas équipé de capteur HALL. Recherche de signal RMN par zone en moins de 1s. Recherche sur toute la gamme en <10s.
  • Rapport signal sur bruit moins bon qu'une sonde standard.




Model RC+ - Drawing

pdf . 142.27 Ko

Model RC+ - 3D File

rar . 14.36 Ko



Model RC+ - De 40mT à 500mT


Min ±5%
Max ±5%
Échantillon
PRBRC+40-200
0.04 T
0.2 T
Ø 5 mm
PRBRC+80-400
0.08 T
0.4 T
Ø 4 mm
PRBRC+100-500
0.1 T
0.5 T
Ø 4 mm





Spécificités :
  • Distance entre l'échantillon RMN et le premier composant électronique à 40cm au lieu de 3 cm.
  • Faible épaisseur.
  • Dynamique réduit à 4.5 au lieu de 5.
  • N’est pas équipé de capteur HALL. Recherche de signal RMN par zone en moins de 1s. Recherche sur toute la gamme en <10s.
  • Rapport signal sur bruit moins bon qu'une sonde standart.
