MFM - Magnetic Field Module
Générateur de champ magnétique absolue
Générateur de champ magnétique MFG – Compact, performant, intégré
Le MFG est un générateur de champ magnétique compact conçu pour la microscopie à force magnétique (MFM). Il offre un contrôle précis du champ dans le plan (±0,6 T) et hors du plan (±0,2 T).
Compatible avec le logiciel SmartScan de Park Systems, il permet une imagerie séquentielle automatique avec champ variable, sans compromis sur les performances de l’AFM :
Bruit inchangé (<50 pm)
Aucune distorsion ou dérive
Aucun impact sur les modes AFM
Disponible en version compatible vide poussé

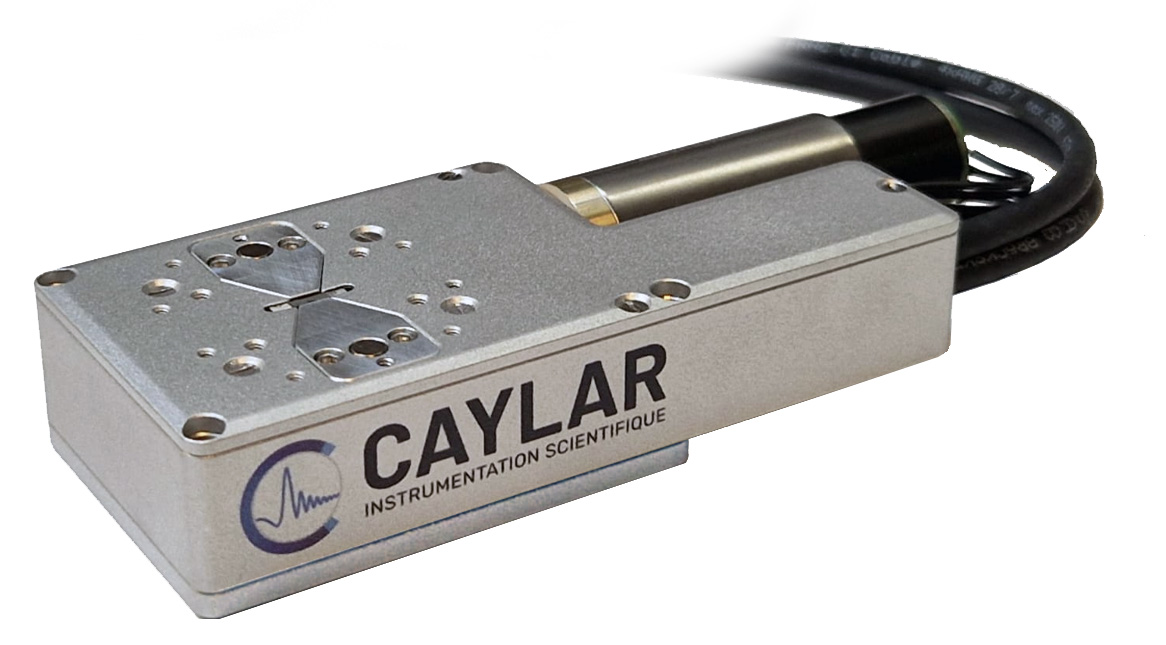

CAYLAR MFM installé sur un NX10 AFM Park Systems
Documents
MFG System - MFM & MFC Manual V24.01
pdf . 7935.79 Ko
MFG System V24 Datasheet v1.00
pdf . 901.62 Ko
Vue de la cartographie 3D du pole Out Of Plane à 0.2T
Specifications
| Dimensions | 117 x 42 x 21.1mm |
| Cable lenght | 3 meters |
| High vaccum compatibility | Optional, 5.10-7 mbar |
| Remote controls | Ethernet / RS232 / USB (Serial) |
In Plane
| Min | Typ | Max | |
| Plage¹ | ±0.55 T | ±0.57 T | ±0.61 T |
| Bruit du capteur² | 3 µT rms | 26 µT rms | |
| Erreur de régulation max | 0 mT | ±0.50 mT | |
| Max regul overshoot¹ | 0 mT | 0.7 mT | |
| Precision absolue¹ | < ± 2 mT |
(1): Mesuré et calibré à 0,3 mm de la surface, centré sur la position de l'échantillon de l'utilisateur par un capteur à effet Hall externe.
(2): Feedback Hall sensor noise: real magnetic field noise is lower than these values and only dependent of thermal noise and system vibrations.
Out Of Plan
| Min | Typ | Max | |
Plage¹ (Symétrique en boucle ouverte) | ±0.175 T ±0.195 T | -0.19 T - 0.2 T | -0.195 T +0.21 T |
| Bruit du capteur² | 10 µT rms | 44 µT rms | |
| Erreur de régulation max | 0 mT | ±0.2 mT | |
| Max regul overshoot¹ | 0 mT | 0.3 mT | |
| Precision absolue¹ | < ± 1 mT |
