EA132C

1.17 T @ 50 MM - 3.84 T @ 5 MM - 158 Kg


Électro-aimant de laboratoire compacte et léger avec pôles interchangeables.

CAYLAR - EA132 Electromagnet - Alternative to GMW 5403 5405
CAYLAR - EA132 Electromagnet - Alternative to GMW 5403 5405




Caractéristiques

Masse158 Kg
Champ Max3.84 T @ Entrefer 5mm
Distance inter bobines>93 mm
Refroidissement Eau10 L/min
Résistance @ 20°C0.5 Ohm
Inductance174 mH




Options

  • Jeu de pôle sur mesure  (cylindrique, conique, percé, etc.)
  • Support 90°
  • Base de rotation manuel ou motorisée
  • Bobine sur mesure
  • Jeu de pôles sur mesure
  • Bobines de modulation AC
  • Version Cadre H


Alimentation

Alimentations pour le jeu de bobine standart (0.166 Ohm) :
  • Alimentation 140A 85V
  • Alimentation 120A 70V
  • Alimentation 100A 60V
  • Alimentation 60A 35V
  • Options : 10ppm / 5ppm / 1ppm / Gaussmètre HALL intégré / Bipolaire vrai 4 quadrants

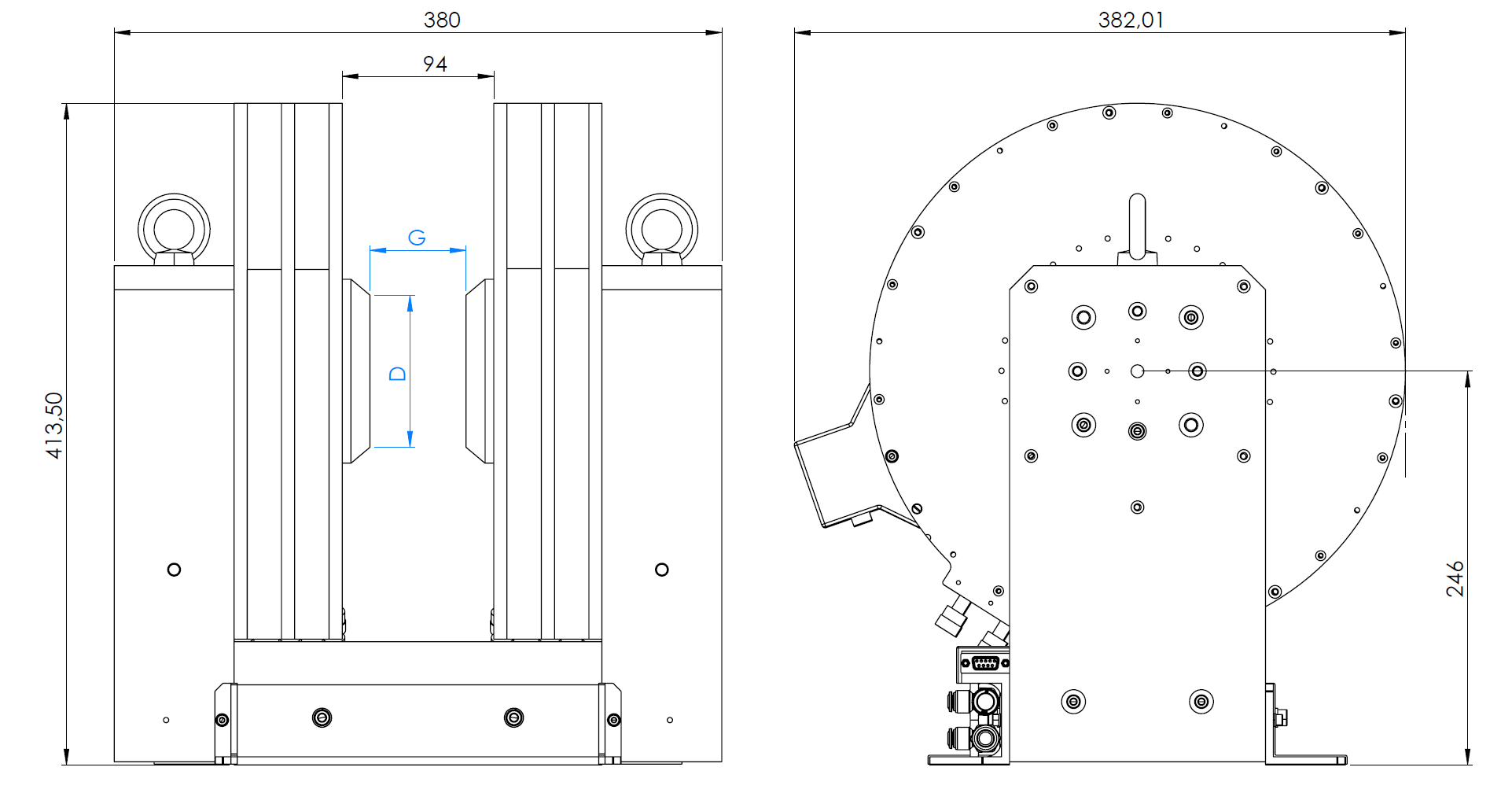

Dimensions

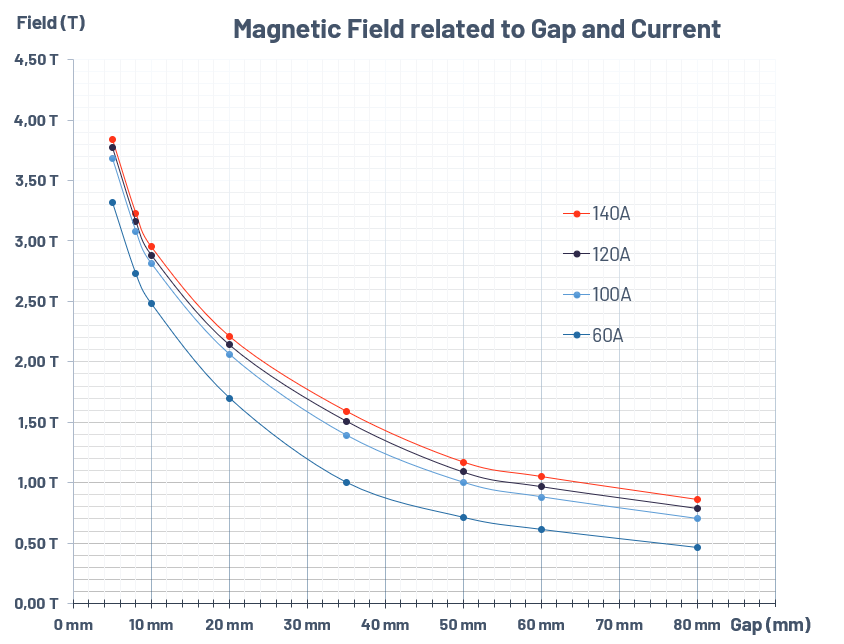

Champ et Homogénéité des Pôles

Gap G
B maxFace DHomogénéité/Volume
5 mm3.84 T10 mm3.09%/3x3x3 mm
8 mm3.23 T15 mm2.35%/5x5x5 mm
10 mm2.95 T20 mm2.56%/8x8x8 mm
20 mm2.21 T40 mm1.33%/10x10x10 mm
35 mm1.59 T70 mm1.15%/15x15x15 mm
50 mm1.17 T95 mm0.53%/15x15x15 mm
60 mm1.05 T95 mm0.78%/15x15x15 mm
80 mm0.86 T95 mm0.98%/15x15x15 mm

Données issues de notre outil de simulation. Notre simulateur a été calibré pour obtenir des valeurs de champ magnétique et d’homogénéité inférieures à la réalité avec un taux d'erreur entre 0 et 5%.




Tarifs

Veuillez  trouver ci-dessous la liste de prix indicatifs pour vous permettre d'estimer le coût de votre système. Le prix réel dépend d'un certain nombre d'autres facteurs.


Electro-Aimant


EA132C

Electro-aimant EA132C

EA132C

20 300,00€



Jeu de Pôles


Pôle 5

3,84 Tesla dans un entrefer de 5mm

EA132-P5

1 000,00€

Pôle 8

3,23 Tesla dans un entrefer de 8mm

EA132-P8

1 000,00€

Pôle 10

2,95 Tesla dans un entrefer de 10mm

EA132-P10

1 000,00€

Pôle 20

2,21 Tesla dans un entrefer de 20mm

EA132-P20

1 000,00€

Pôle 35

1,59 Tesla dans un entrefer de 35mm

EA132-P35

1 000,00€

Pôle 50

1,17 Tesla dans un entrefer de 50mm

EA132-P50

1 000,00€

Pôle 60

1,05 Tesla dans un entrefer de 60mm

EA132-P60

1 000,00€

Pôle 80

0,86 Tesla dans un entrefer de 80mm

EA132-P80

1 000,00€

Pôles sur mesure

Pôle sur mesure avec simulations

EA132-PXX

1 200,00€



Alimentation


Alimentation 35V 60A

Alimentation Monopolaire 100ppm

MPU-35V60A-2Q

7 500,00€

Alimentation Bipolaire 35V 60A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-35V60A-4Q

10 000,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-35V60A-10PPM

2 000,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-35V60A-5PPM

3 500,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-35V60A-1PPM

5 500,00€

Alimentation 60V 100A

Alimentation Monopolaire 100ppm

MPU-60V100A-2Q

15 000,00€

Alimentation Bipolaire 60V 100A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-60V100A-4Q

22 000,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-60V100A-10PPM

2 500,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-60V100A-5PPM

5 000,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-60V100A-1PPM

7 500,00€

Alimentation 75V 120A

Alimentation Monopolaire 100ppm

MPU-75V120A-2Q

21 500,00€

Alimentation Bipolarie 75V 120A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-75V120A-4Q

31 000,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-75V120A-10PPM

3 100,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-75V120A-5PPM

6 200,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-75V120A-1PPM

9 000,00€

Alimentation 85V 140A

Alimentation Monopolaire 100ppm

MPU-85V140A-2Q

29 500,00€

Alimentation Bipolaire 85V 140A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-85V140A-4Q

43 660,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-85V140A-10PPM

3 500,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-85V140A-5PPM

5 800,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-85V140A-1PPM

8 700,00€

Option HALL

Option Gaussmètre HALL Intégré + Sonde HALL

MPU-HALL

3 000,00€

Option HALL Thermalisé

Option Gaussmètre HALL Intégré + Sonde HALL thermostatée

MPU-HALL-TH

5 000,00€

Option Régulation HALL

Option Régulation HALL Intégré

MPU-HALL-REGUL

2 000,00€



Accessoires


Water Chiller

System 10kW

CHILLER-10KW

2 000,00€

Support 45°

Châssis inclinée 45°

EA132-SUP45

600,00€

Base de rotation manuelle

EA132-ROT

1 500,00€

Base de rotation motorisé

avec contrôleur

EA132-ROTM

6 500,00€

Base de rotation motorisé vertical

avec contrôleur

EA132-ROTM-VERT

10 000,00€

Bobine de modulation

Paire de deux bobines de modulation

EA132-ACMOD-COILS

1 800,00€

Cadre H - EA132H

Fermeture du cadre pour augmenter le champ et l'homogénéité

EA132H

2 500,00€


Produit ajouté au devis.


Demande spécifique

Nos moyens de simulation et notre savoir faire nous permettent de fabriquer un électro-aimant sur mesure en fonction de 5 critères :


  • Entrefer
  • Champ maximum
  • Homogénéité
  • Vitesse de variation de champ
  • Contraintes mécaniques (Accès optiques, UHV, encombrement, masse, etc. ..)

CAYLAR conçoit et fabrique les bobines d'aimantation, des chambres à vide et des sources de courant ce qui offre une très grande flexibilité pour la conception d’un électro-aimant. Il est possible d'adapter les bobines à une alimentation existante.
