Alimentations de puissance pour Électroaimants



Une alimentation sur mesure

Alimentation à boucle d’asservissement analogique de grande précision pour les charges inductives comme les électroaimants, les bobines supraconductrices, les bobines de Helmholtz et autres.
Alimentations analogiquement autonomes avec contôles, lectures et supervision numérique. Les interfaces sont numériques et analogiques.

  • Monopolaire ou bipolaire 4 Quadrants régulée en courant ou champ magnétique.
  • Régulation analogique pour un très faible niveau de bruit et une meilleure stabilité.
  • Classe de stabilité 100 ppm, 10 ppm ou 1 ppm.
  • Courant de sortie : 0 A à 500 A.
  • Puissance de sortie : 1 W à 100 kW.
  • Tension de sortie : 0 V à 1 000 V.
  • Contrôle analogique externe ou par double CNA 20-bit interne (100% et 1%).
  • Lecture numérique CAN 24-bit très faible bruit.
  • Résolution de lecture : 10µA.
  • Consigne de courant numérique: 1mA.
  • Précision absolue : 2ppm.
  • Commandes SCPI par interface numérique RS232, Ethernet, MODBUS disponibles.
  • Interface analogiques (Lecture ±10V, Sortie ±10V, Etats, Interlocks et mise en puissance analogiques).


Précision et Fiabilité

Les alimentations CAYLAR sont principalement destinées à fournir un courant d’une très grande stabilité à des systèmes magnétiques tels que des électroaimants, des aimants supraconducteurs, des bobines de Helmoltz,  calibrées en fonction de la charge et les caractéristiques souhaitées.


Nos alimentations sont dédiées au monde scientifique depuis plus de 40 ans et offrent des performances supérieures pour les activités de recherches fondamentales.

Les class de stabilité sont données pour une période de 8h.


Les sources de courant CAYLAR sont compatibles avec une boucle d’asservissement analogique ou numérique par RMN pour une régulation de champ absolu.

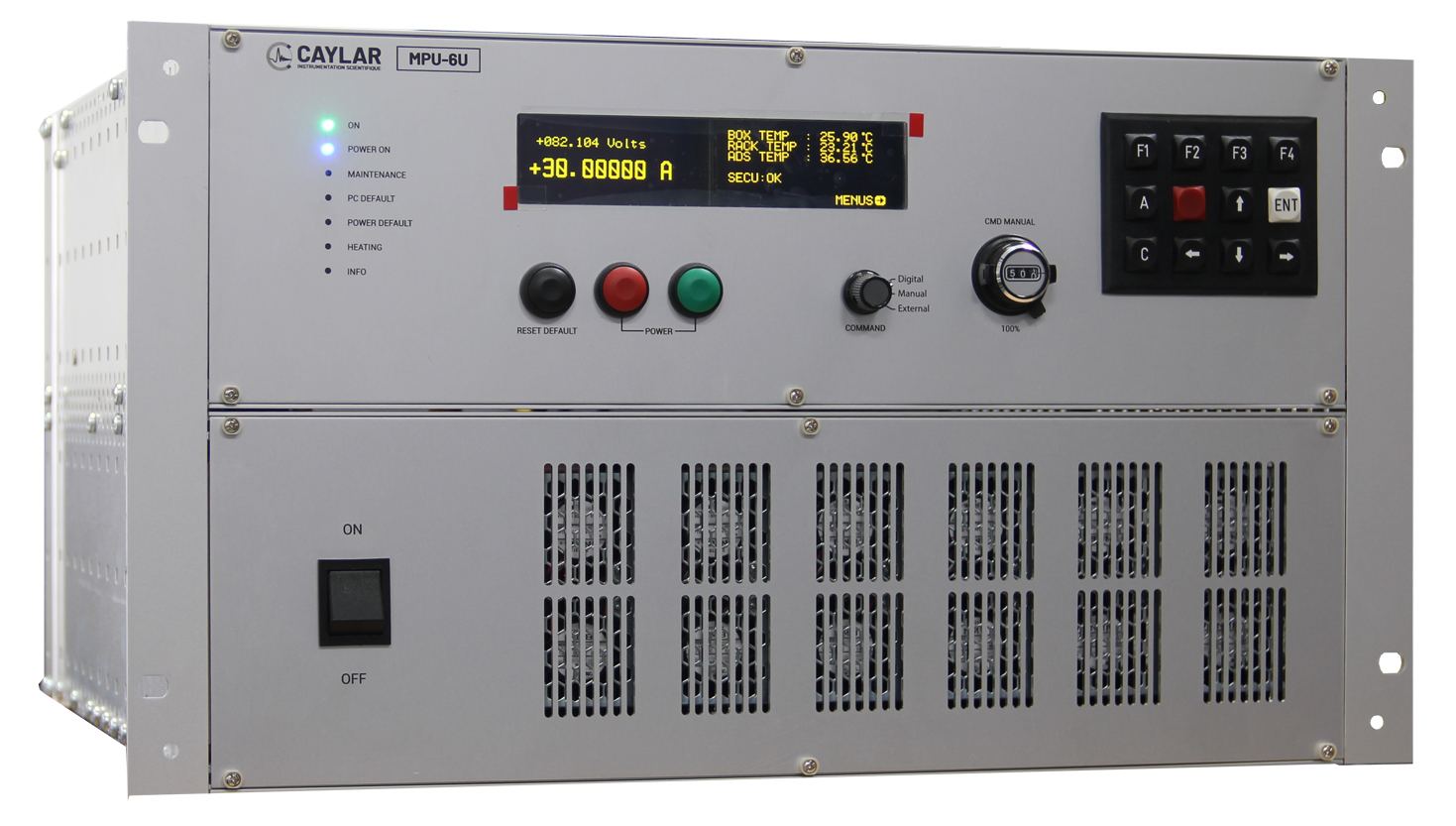

MPU 6U

Rack 6U 19" jusq'à 6kW en monopolaire 2 quadrants ou 3kW en bipolaire 4 quadrants.

MPU 6U

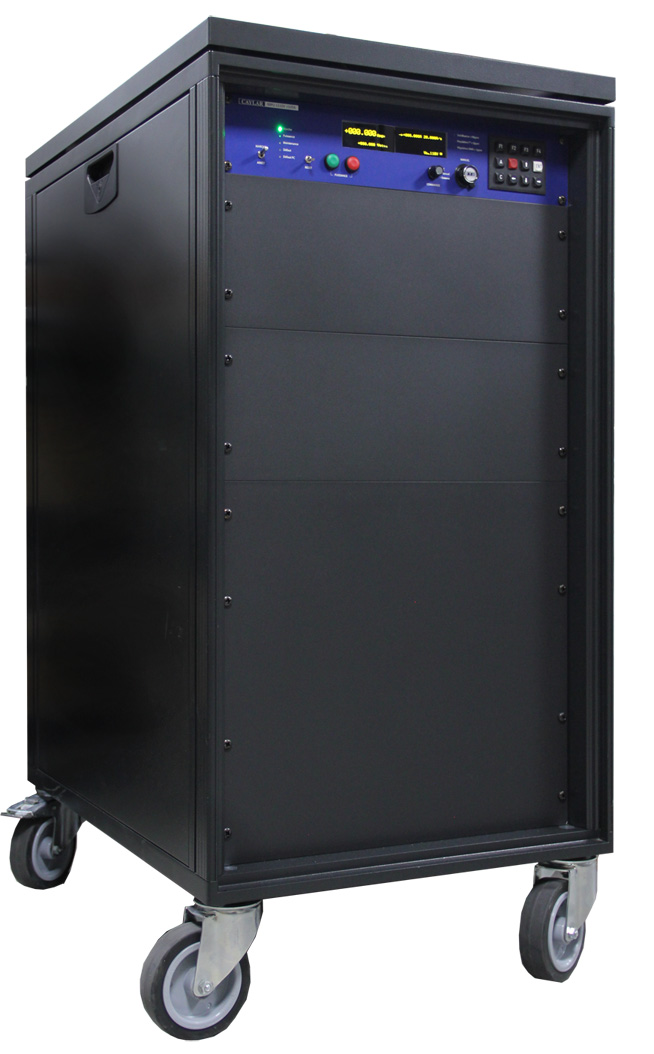

MPU 16U

Baie 16U 19" jusqu'à 24kW en monopolaire 2 quadrants ou 12kW en bipolaire 4 quadrants.

MPU 16U

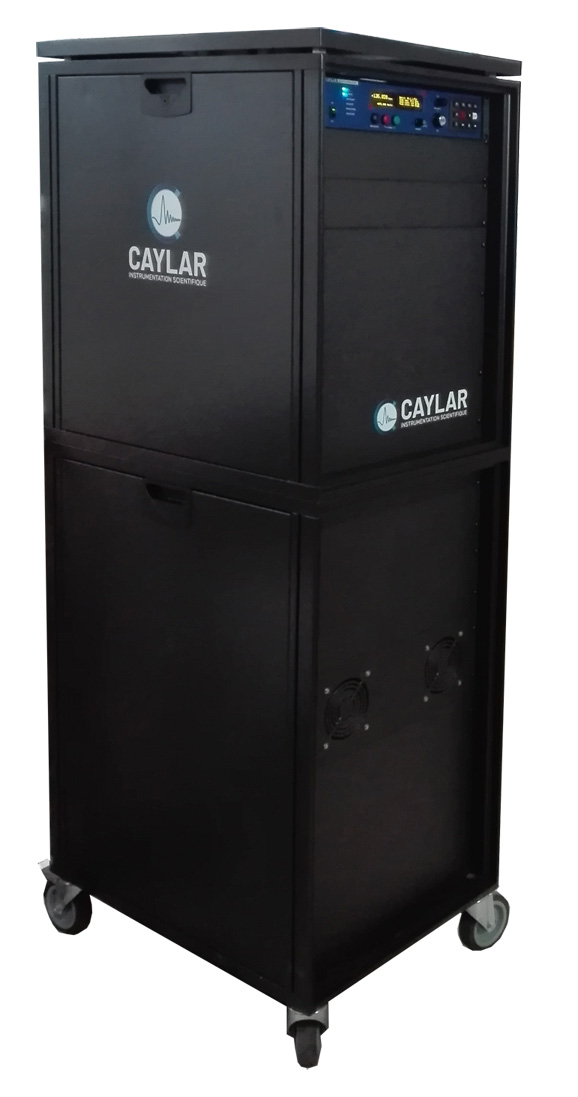

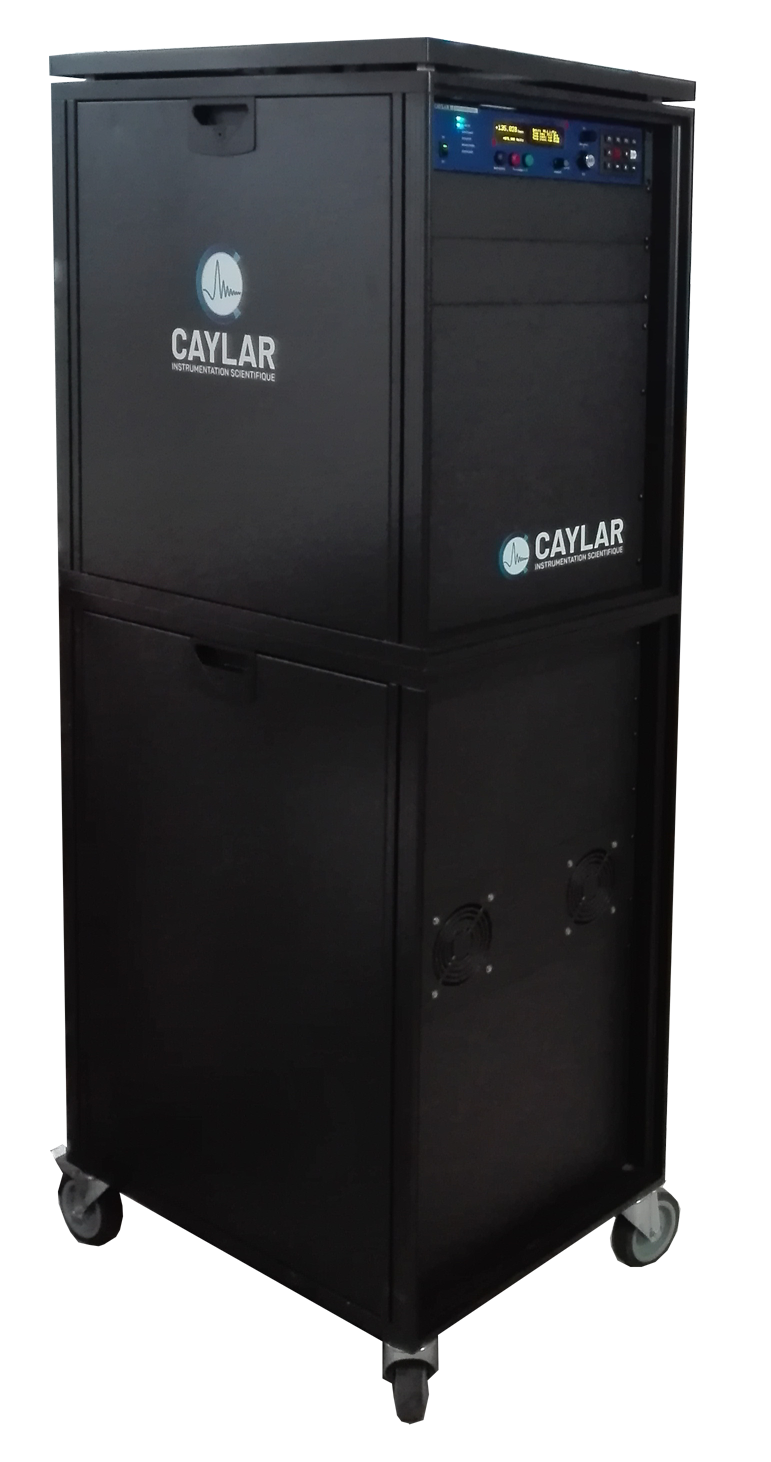

MPU 24U

Baie 24U 19" jusqu'à 48kW en monopolaire 2 quadrants ou 24kW en bipolaire 4 quadrants.

MPU 24U

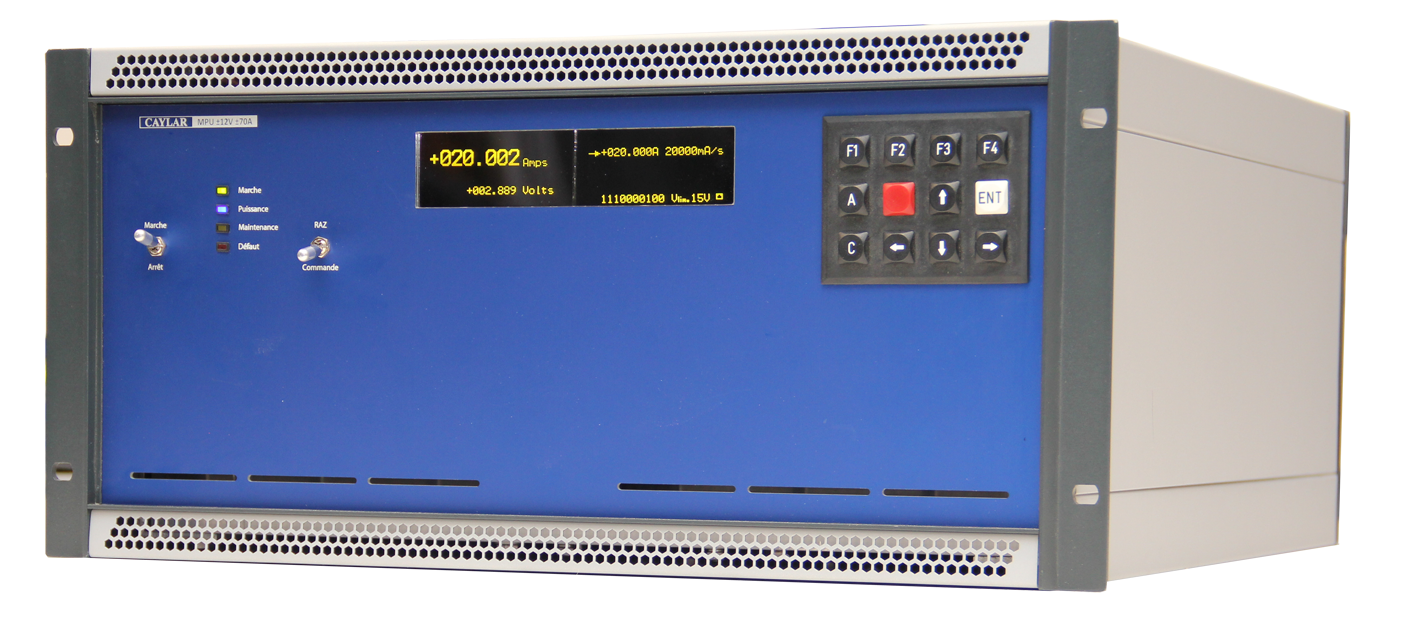

MPU - 5U - 3kW

  • Masse : Jusqu'à 50Kg
  • Puissance Max Monopolaire 2 quadrants : 3kW
  • Puissance Max Bipolaire 4 quadrants : ±1.5kW
  • Tension max : 50 V
  • Courant max : 120 A



MPU - 6U - 6kW

  • Masse : Jusqu'à 30Kg
  • Puissance Max Monopolaire 2 quadrants : 6kW
  • Puissance Max Bipolaire 4 quadrants : ±3kW
  • Tension max : 130 V
  • Courant max : 80 A
  • Refroidissement par air
  • Technologie à découpage (primaire)



MPU - 20U - 24kW

  • Masse : Jusqu'à 180Kg
  • Puissance Max Monopolaire 2 quadrants : 24kW
  • Puissance Max Bipolaire 4 quadrants : ±12kW
  • Tension max : 200 V
  • Courant max : 500 A



MPU - 36U - 50kW

  • Masse : Jusqu'à 400Kg
  • Puissance Max Monopolaire 2 quadrants : 50kW
  • Puissance Max Bipolaire 4 quadrants : ±25kW
  • Tension max : 200 V
  • Courant max : 500 A



Spécifications générales

Type
Monopolaire, bipolaire, de 100 à 1 ppm
CourantJusqu’à 500 A
TensionJusqu’à 1 000 V
Régulation COURANT
Régulation TENSION
Régulation CHAMP MAGNÉTIQUE (RMN et HALL)


Technologies

Capteur de courantSHUNT ou 0-FLUX DCCT
Capteur de champ magnétiqueCapteur HALL, Capteur RMN (option)
Technologie
Alimentation linéaire (sans découpage)
Boucle d’asservissementAnalogique et digitale
Contrôle de rampe (mA/s)
Electronique Thermostatée
Résolution consignes (I, U, B)DAC 20-bit - Down to µV (10-6 setting)
Résolution mesures (I, U, B)Vrai ADC 24-bit


Performances

Topologie
2 ou 4 quadrants
Classe de stabilité100ppm, 10ppm, 1 ppm
Stabilité long terme (8 h)
<± 0.5 ppm
Ondulation et bruit
Jusqu’à 1 mV eff + 10-6 Vn
Coefficient de température
Jusqu’à <0.1 ppm/° C


Contrôle de rampe

Contrôle vitesse de rampe
Profil sinusoïdal, triangulaire


Supraconducteur

Alimentation pour SHUNT SUPRA
Protection Quench
ContrôleCourant avec limitation de tension bobine


Interfaces et contrôles

Drivers
MODBUS
Ethernet
RS232
Consigne externe et recopies analogiques I, U & B

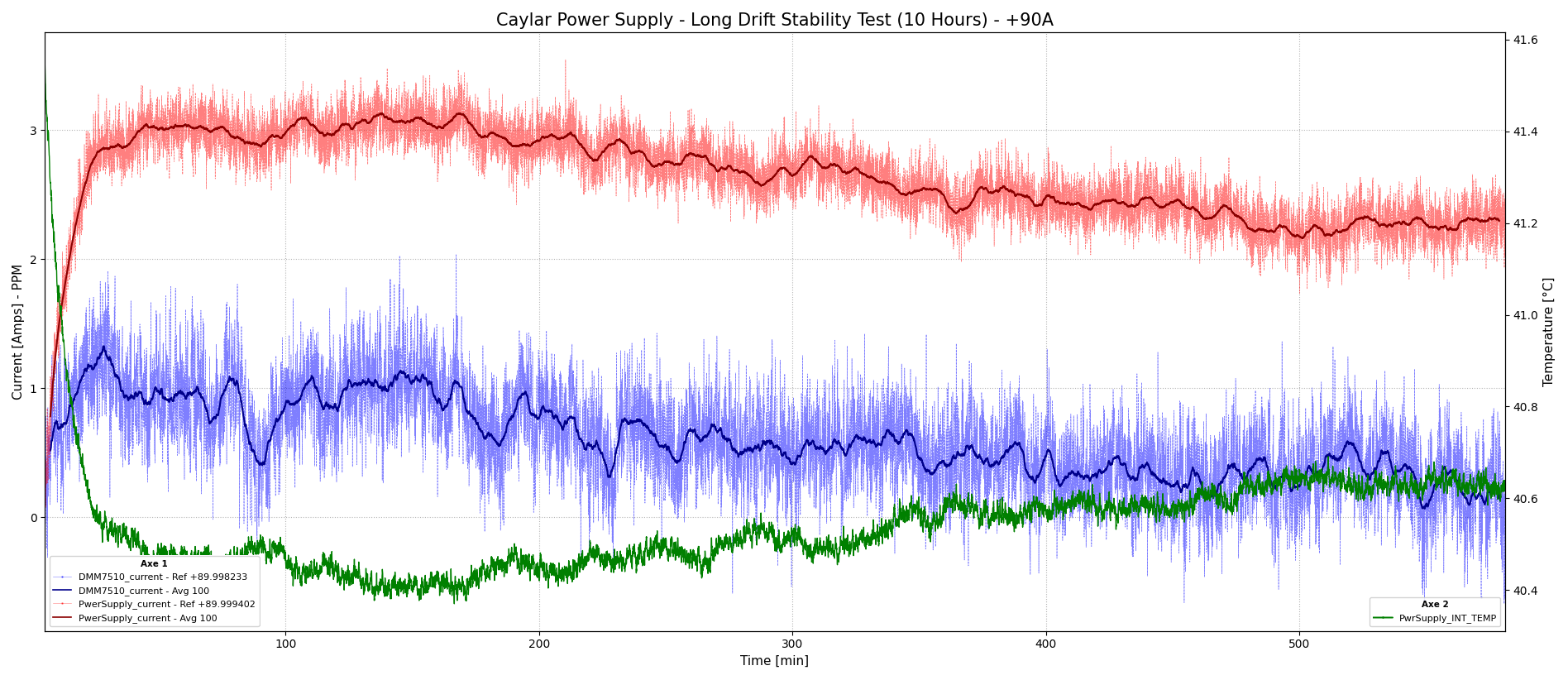

Stabilité

Class : 100 ppm, 10ppm, 1ppm, 0.1ppm Régulation par mesure RMN

Class1 ppm10 ppm100 ppm
Ondulation et bruit1 mV eff + 10-6 Vn2 mV eff + 10-5 Vn3 mV eff + 10-4 Vn
Bruit haute fréquence
Coefficient de température<1 ppm / °C<2 ppm / °C<10 ppm / °C
Précision absolue
<±0.5 ppm
<±5 ppm
<±50 ppm
Stabilité long terme (8 h)
<±0.5 ppm
<±5 ppm
<±50 ppm
Régulation RMN (option)±1 mG / ±0.1 µT (pas de dérive)
±1 mG / ±0.1 µT (pas de dérive)


Surveillance

  • Lecture de la température interne.
  • Lecture de la température de l'électronique d'asservissement.
  • Lecture de la température d'eau.
  • Lecture du débit d'eau.
  • Lecture des sécurités analogiques.


Protections Analogiques

  • Limite de vitesse de rampe.
  • Détection de surchauffe de tous les éléments chauffants.
  • Surpuissance.
  • Surtension.
  • Surcourant.
  • Tensions analogiques.
  • Débit d'eau.
  • Détection de fuite.
  • Détection de condensation.
  • Défaut de transistor.
  • Protection Quench pour supraconduteur.
  • 3 Interlock externes.
