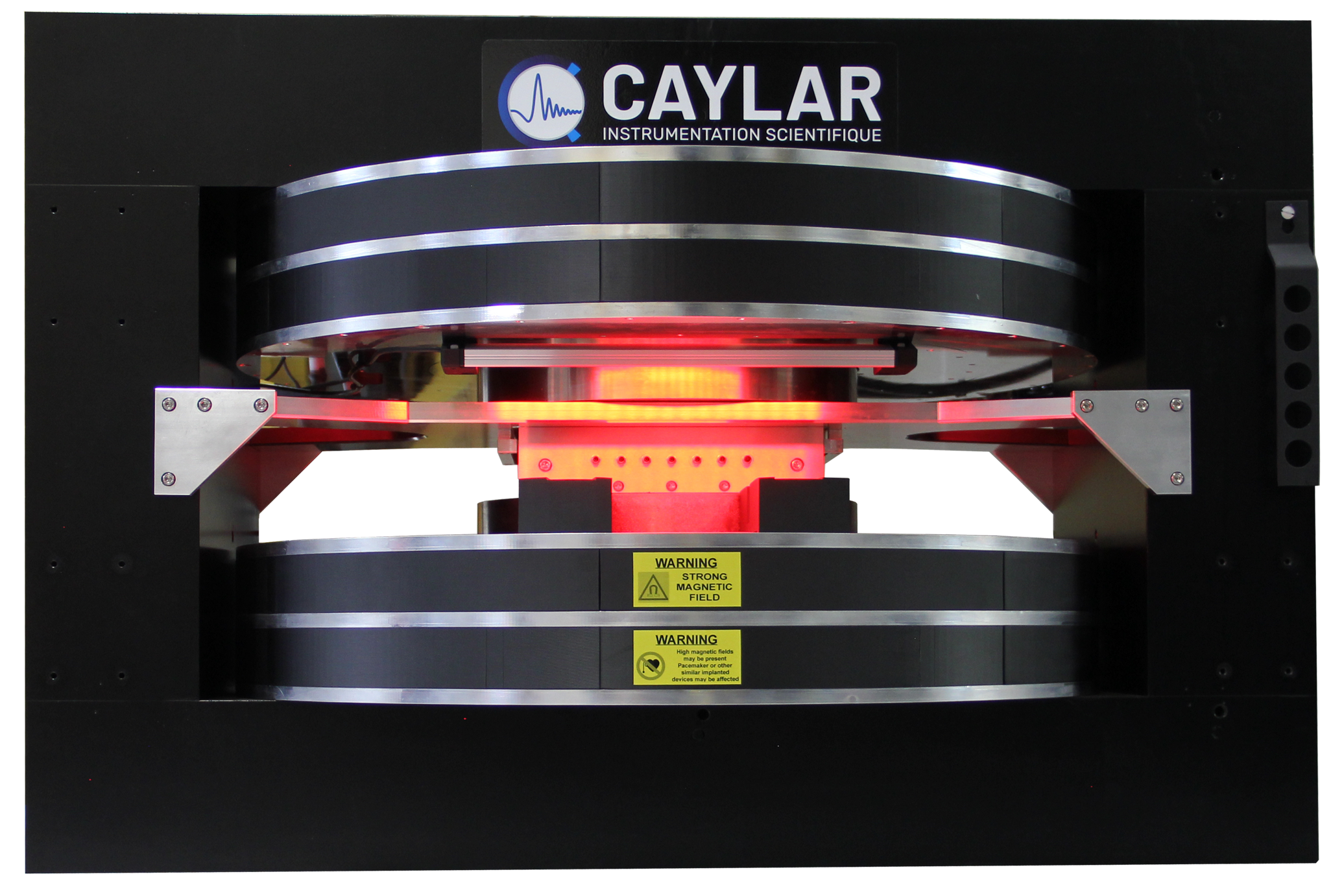

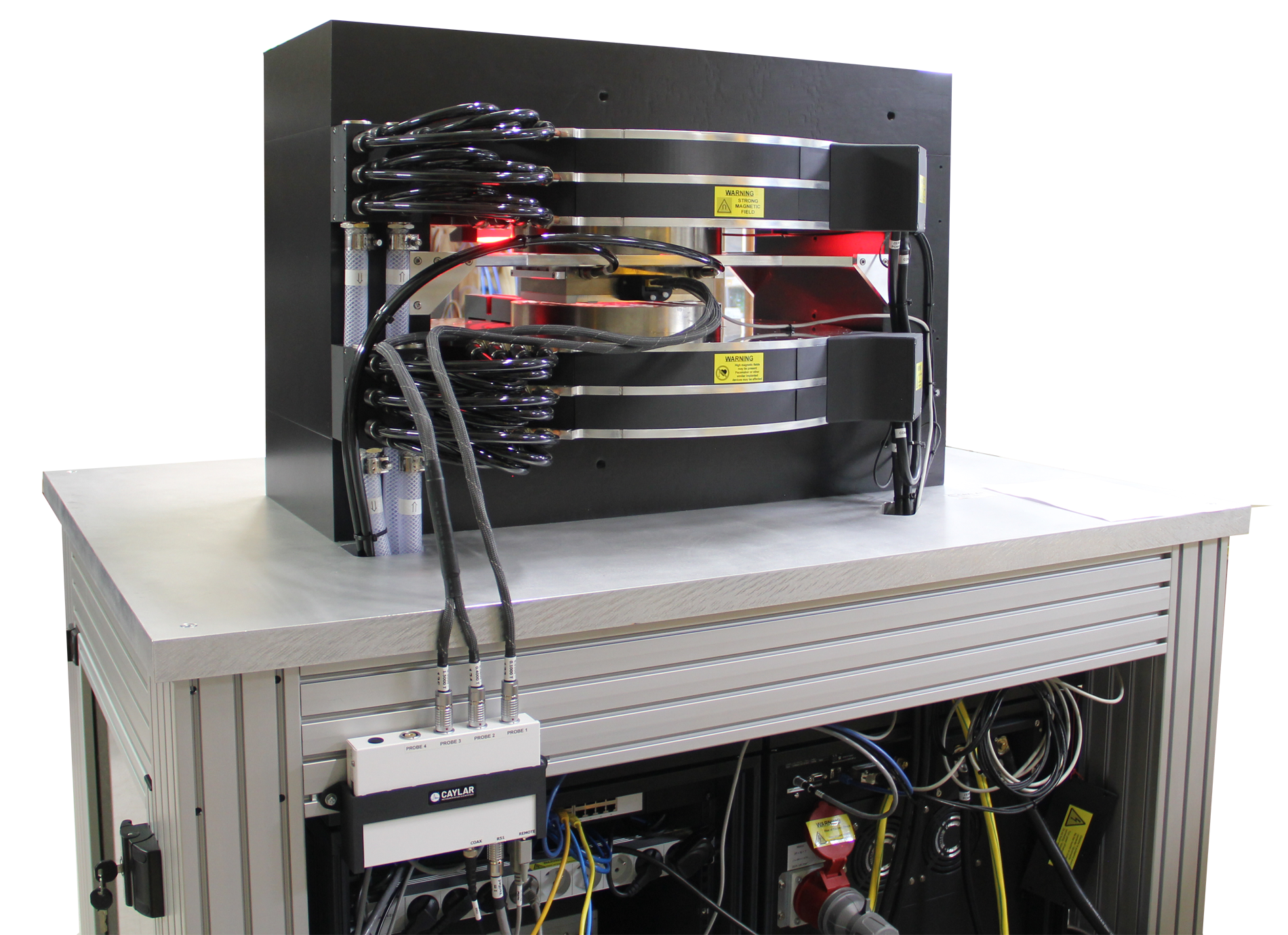

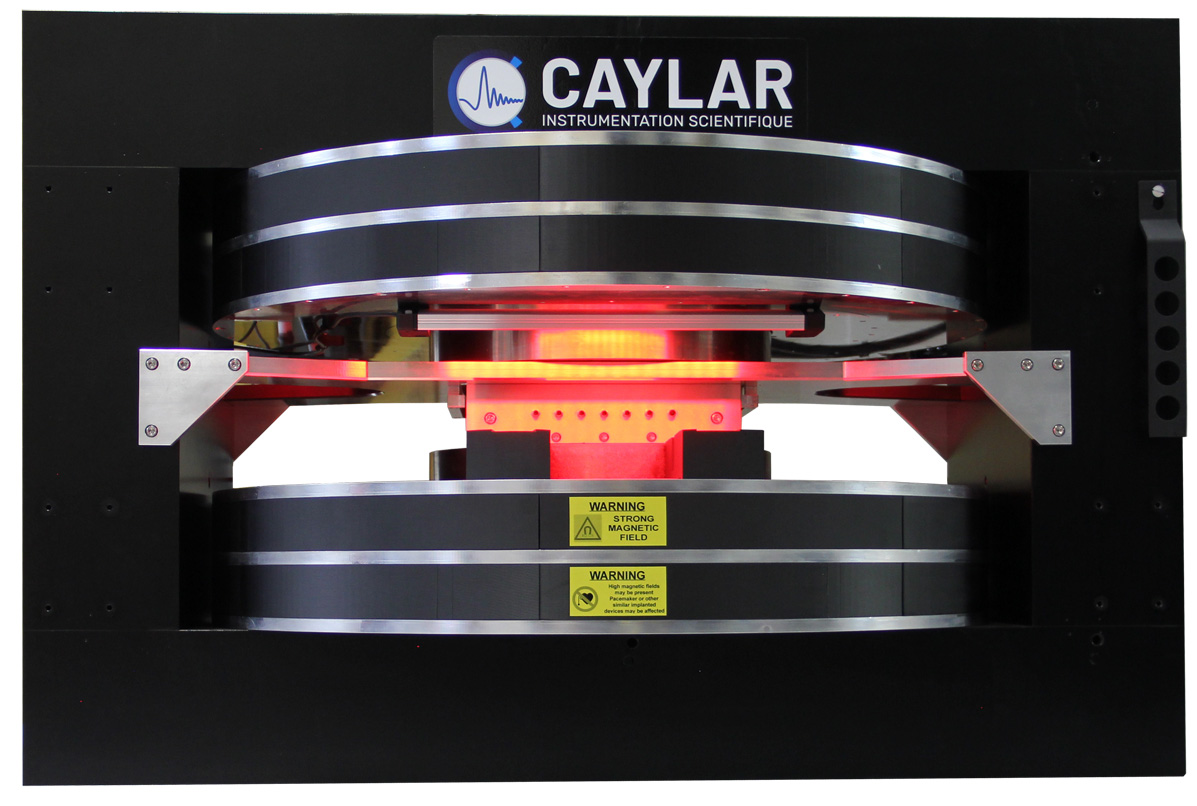

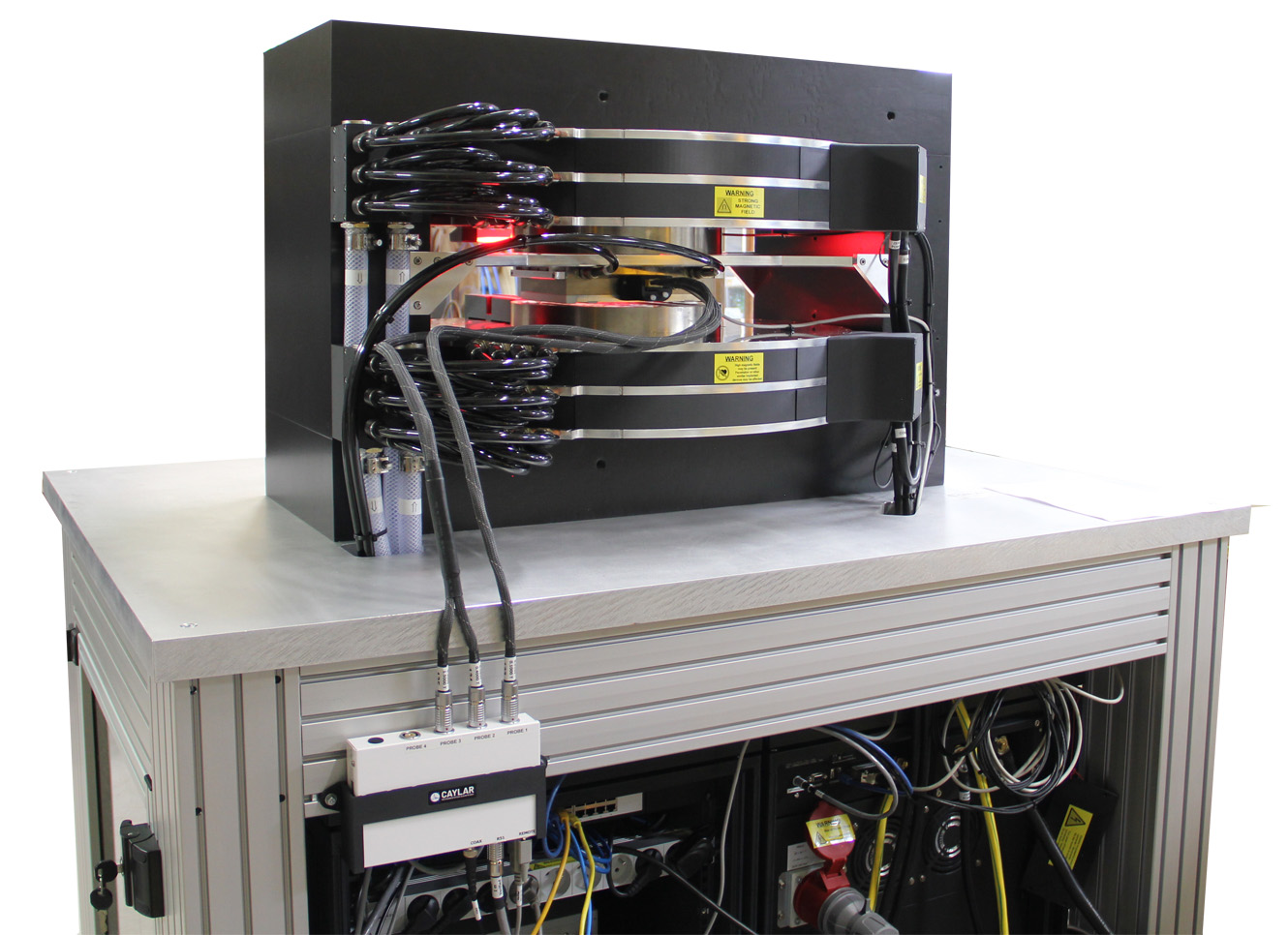

EA300H

2.05 T @ 50 MM - 3.94 T @ 10 MM - 1450 Kg


Électro-aimant en H de laboratoire avec pôles interchangeables.

CAYLAR - EA300 Electromagnet - Alternative to GMW 3474 & 5501
CAYLAR - EA300 Electromagnet - Alternative to GMW 3474 & 5501
CAYLAR - EA300 Electromagnet - Alternative to GMW 3474 & 5501
CAYLAR - EA300 Electromagnet - Alternative to GMW 3474 & 5501




Caractéristiques

Masse1450 Kg
Champ Max
4.79 T @ 5mm
Distance inter bobines
155 mm
Refroidissement Eau30 L/min
Résistance @ 20°C0.40 Ohm
Inductance800 mH


Documents




Options

  • Support 45°

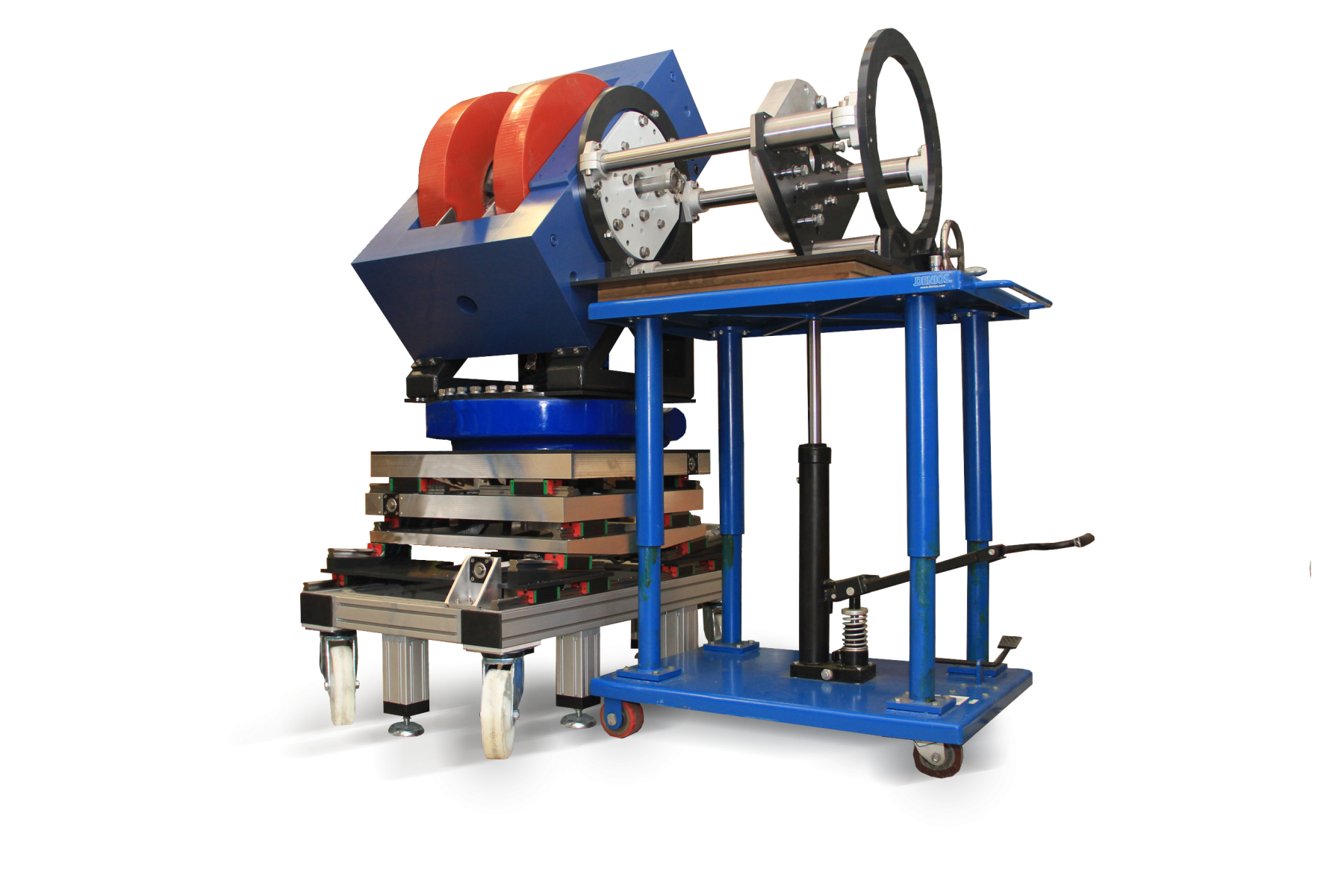

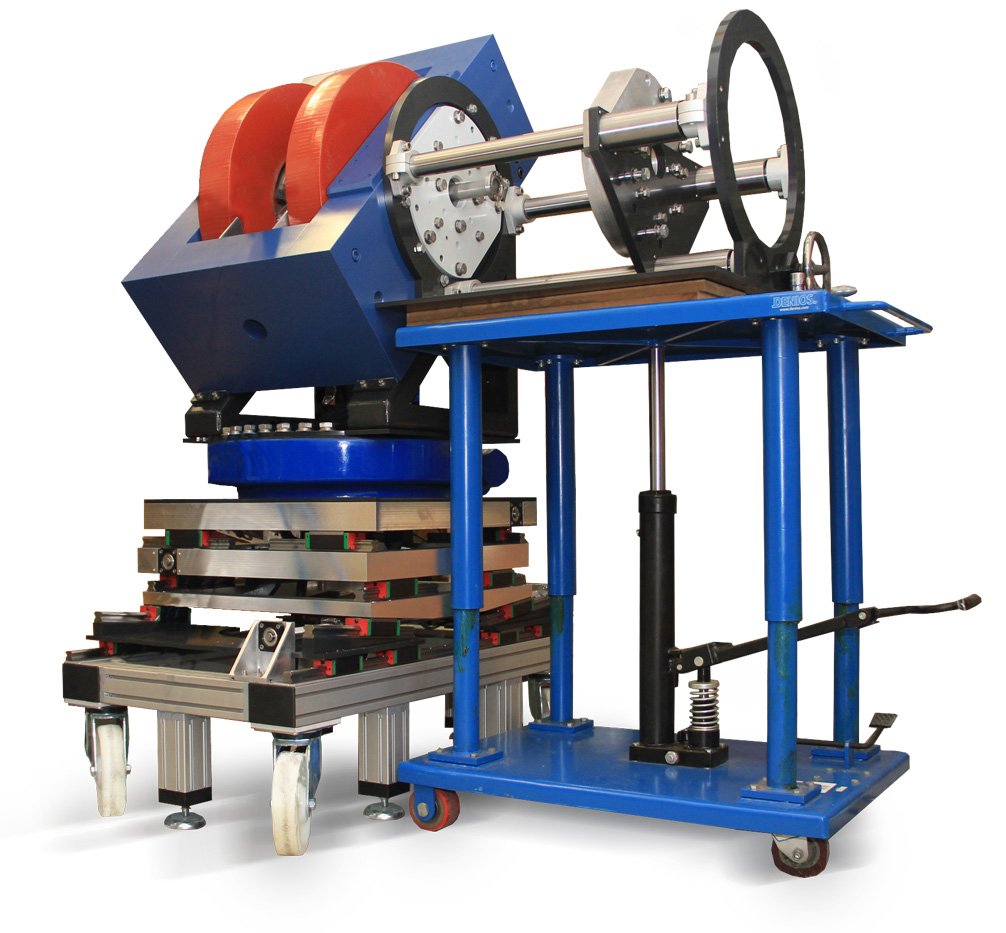

  • Base de rotation motorisée
  • Bobines sur mesure
  • Jeu de pôle sur mesure  (cylindrique, conique, percé, etc.)
  • Bobines de modulation AC
  • Chambre Ultra Vide avec accès dans l'axe des pôles
  • Chambre Thermostaté pour calibration de capteurs
  • Pôles HD Haute Homogeneité


Alimentation

Alimentations pour le jeu de bobine standart (0.166 Ohm) :
  • Alimentation 90A / 40V / 3.6kW
  • Alimentation 120A / 50V / 6.3kW
  • Alimentation 150A / 70V / 10.5kW
  • Alimentation 180A / 85V / 15.3kW
Options : Bipolaire vrai 4 Quadrants / 10ppm / 5ppm / 1ppm / Gaussmètre HALL intégré / Regulation RMN

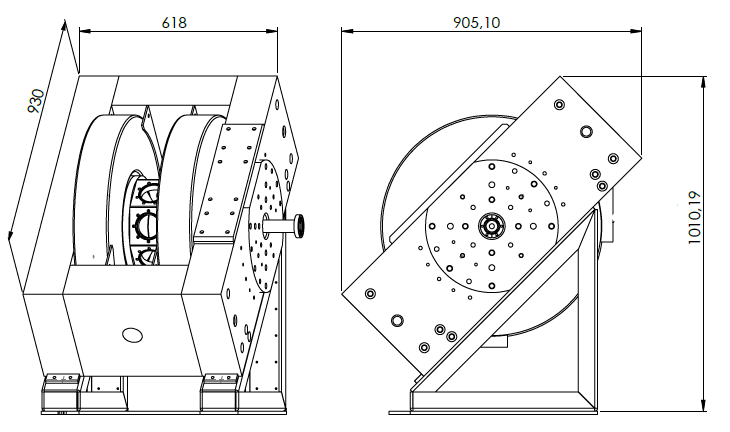

EA300H Dimensions

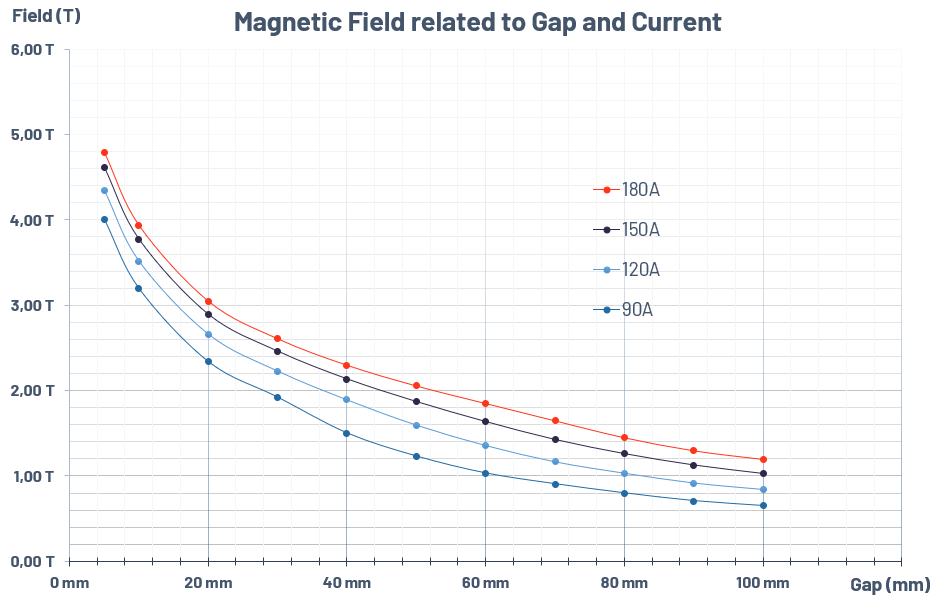

Champ et Homogénéité des Pôles

Gap GB maxFace DHomogénéité/Volume
5 mm4.79 T10 mm2.05%/3x3x3 mm
10 mm3.94 T14 mm2.48%/8x8x8 mm
20 mm3.05 T42 mm2.33%/10x10x10 mm
30 mm2.61 T62 mm1.03%/20x20x20 mm
40 mm2.30T80 mm0.81%/20x20x20 mm
50 mm2.05T90 mm0.87%/20x20x20 mm
60 mm1.85 T95 mm0.91%/20x20x20 mm
70 mm
1.65 T
100 mm0.75%/20x20x20 mm
70 mm1.31 T300 mm0.13%/20x20x20 mm
80 mm1.45 T150 mm0.24%/20x20x20 mm
90 mm1.30 T180 mm0.16%/20x20x20 mm
100 mm1.19 T200 mm0.11%/20x20x20 mm

Données issues de notre outil de simulation. Notre simulateur a été calibré pour obtenir des valeurs de champ magnétique et d’homogénéité inférieures à la réalité avec un taux d'erreur entre 0 et 5%.




Tarifs

Veuillez  trouver ci-dessous la liste de prix indicatifs pour vous permettre d'estimer le coût de votre système. Le prix réel dépend d'un certain nombre d'autres facteurs.


Electro-Aimant


EA300H

Electro-aimant EA300H

EA300H

48 000,00€



Jeu de Pôles


Pôle 5

4,79 Tesla dans un entrefer de 5mm

EA300-P5

1 800,00€

Pôle 10

3,94 Tesla dans un entrefer de 10mm

EA300-P10

1 800,00€

Pôle 20

3,05 Tesla dans un entrefer de 20mm

EA300-P20

1 800,00€

Pôle 30

2,61 Tesla dans un entrefer de 30mm

EA300-P30

1 800,00€

Pôle 40

2,30 Tesla dans un entrefer de 40mm

EA300-P40

1 800,00€

Pôle 50

2,05 Tesla dans un entrefer de 50mm

EA300-P50

1 800,00€

Pôle 60

1,85 Tesla dans un entrefer de 60mm

EA300-P60

1 800,00€

Pôle 70

1,65 Tesla dans un entrefer de 70mm

EA300-P70

1 800,00€

Pôle 70 HD

1,31 Tesla dans un entrefer de 70mm Haute Homogénéité

EA300-P70HD

1 800,00€

Pôle 80

1,45 Tesla dans un entrefer de 80mm

EA300-P80

1 800,00€

Pôle 90

1,30 Tesla dans un entrefer de 90mm

EA300-P90

1 800,00€

Pôle 100

1,19 Tesla dans un entrefer de 100mm

EA300-P100

1 800,00€

Pôles sur mesure

Pôle sur mesure avec simulations

EA300-PXX

2 300,00€



Alimentation


Alimentation 50V 120A

Alimentation Monopolaire 100ppm

MPU-50V120A-2Q

15 000,00€

Alimentation Bipolaire V50 120A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-50V120A-4Q

22 000,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-50V120A-10PPM

4 000,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-50V120A-5PPM

6 000,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-50V120A-1PPM

8 200,00€

Alimentation 70V 150A

Alimentation Monopolaire 100ppm

MPU-70V150A-2Q

21 500,00€

Alimentation Bipolarie 70V 150A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-70V150A-4Q

28 500,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-70V150A-10PPM

4 000,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-70V150A-5PPM

6 000,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-70V150A-1PPM

8 200,00€

Alimentation 85V 180A

Alimentation Monopolaire 100ppm

MPU-85V180A-2Q

29 500,00€

Alimentation Bipolaire 85V 180A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-85V180A-4Q

41 500,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-85V180A-10PPM

4 000,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-85V180A-5PPM

6 000,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-85V180A-1PPM

8 200,00€

Option HALL

Option Gaussmètre HALL Intégré + Sonde HALL

MPU-HALL

3 000,00€

Option HALL Thermalisé

Option Gaussmètre HALL Intégré + Sonde HALL thermostatée

MPU-HALL-TH

5 000,00€

Option Régulation HALL

Option Régulation HALL Intégré

MPU-HALL-REGUL

2 000,00€

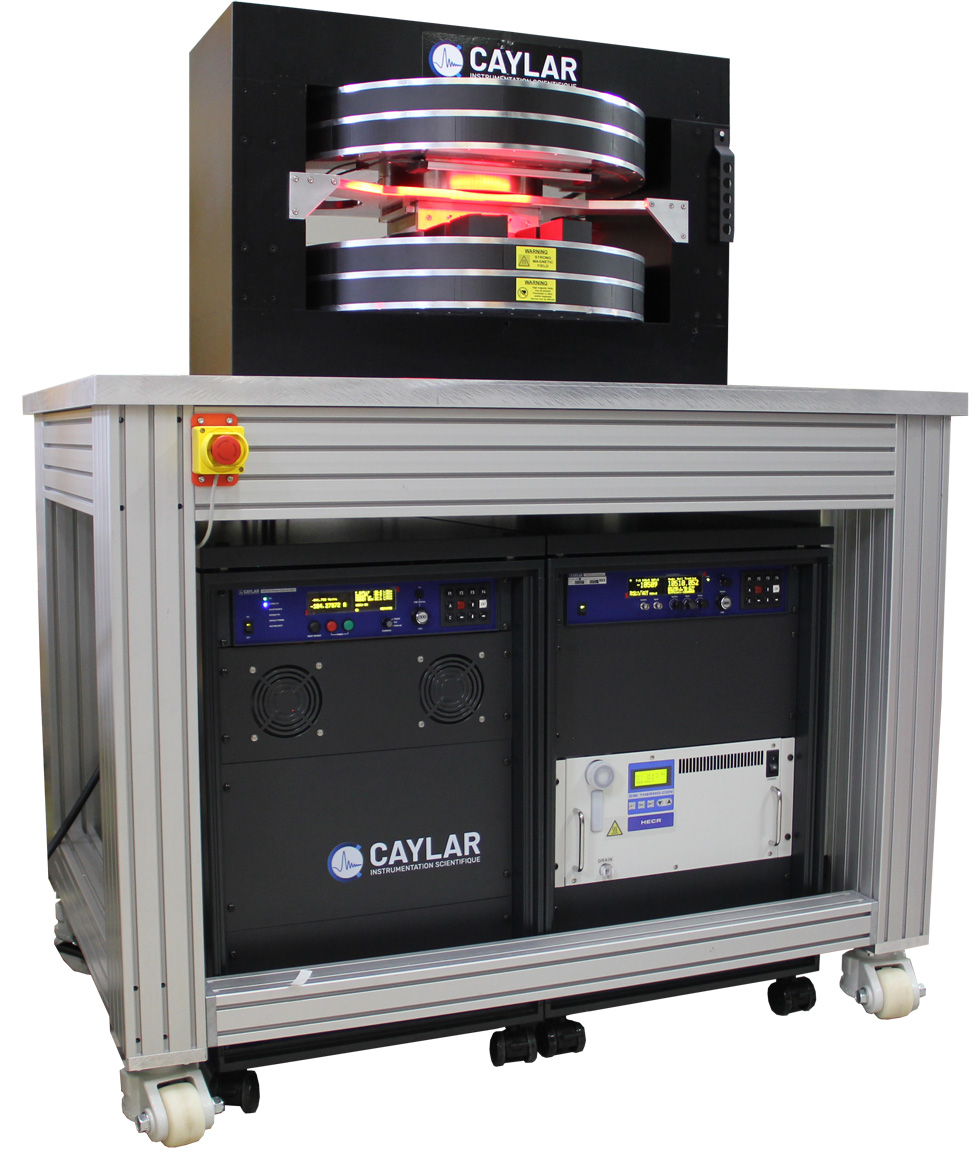

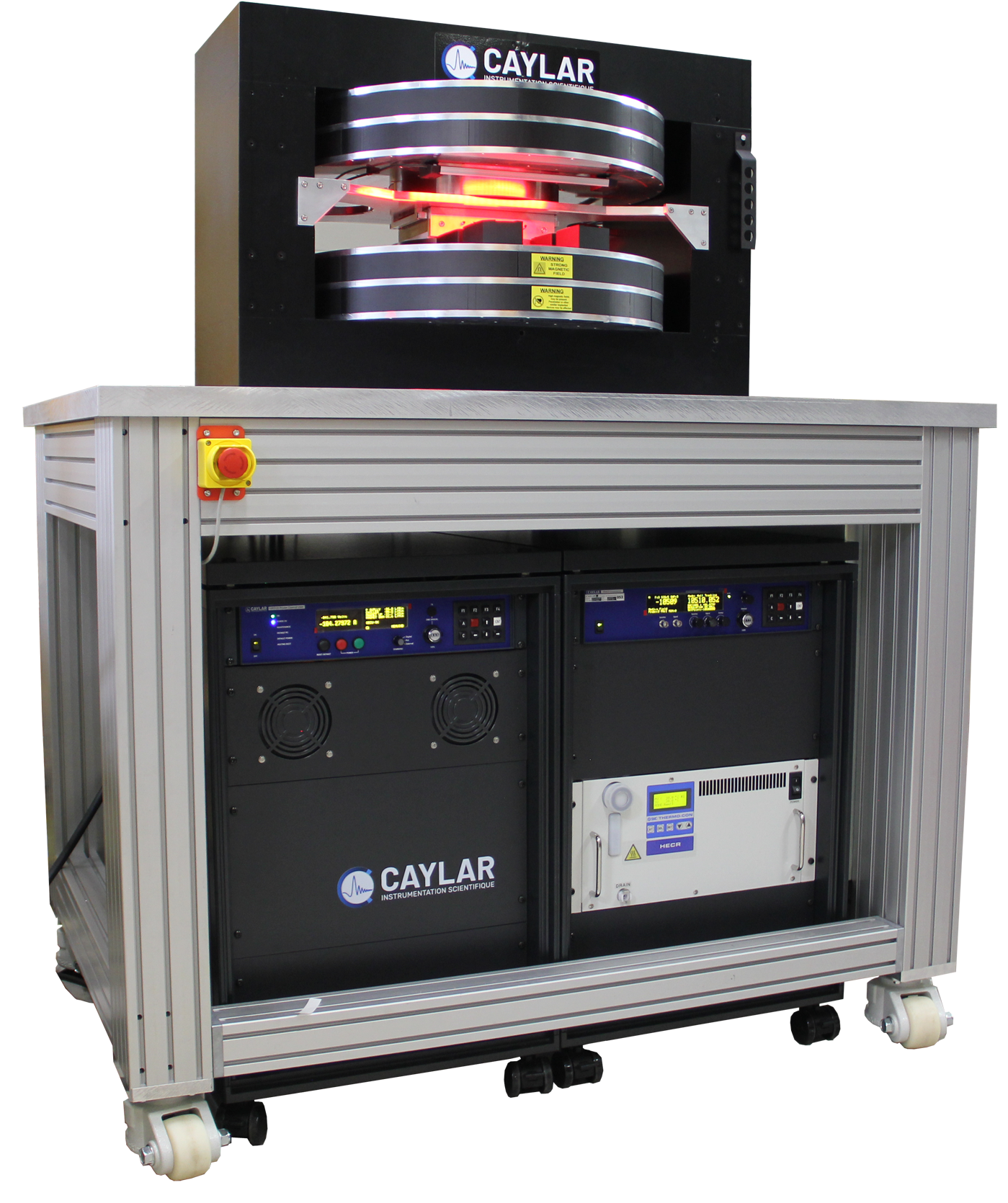

Regulation RMN Analogique

Gaussmètre RMN avec 4 sondes de 20mT … 2,1T

MPU-RMN

35 850,00€



Accessoires


Water Chiller

System 20kW

CHILLER-20KW

22 000,00€

Support 45°

Châssis inclinée 45°

EA300-SUP45

3 000,00€

Table-support roulante

EA300-TABLE

5 000,00€

Base de rotation motorisé

avec contrôleur

EA300-ROTM

18 000,00€

Bobine de modulation

Paire de deux bobines de modulation

EA300-ACMOD-COILS

2 000,00€

Chambre thermostaté sur mesure

avec contrôleur

EA300-THCHAMBER

14 500,00€


Produit ajouté au devis.


Demande spécifique

Nos moyens de simulation et notre savoir faire nous permettent de fabriquer un électro-aimant sur mesure en fonction de 5 critères :


  • Entrefer
  • Champ maximum
  • Homogénéité
  • Vitesse de variation de champ
  • Contraintes mécaniques (Accès optiques, UHV, encombrement, masse, etc. ..)

CAYLAR conçoit et fabrique les bobines d'aimantation, des chambres à vide et des sources de courant ce qui offre une très grande flexibilité pour la conception d’un électro-aimant. Il est possible d'adapter les bobines à une alimentation existante.
