CAYLAR, instrumentation scientifique

Fabricant d'électro-aimants, de teslamètres RMN, d'alimentations de puissance









EA73C

1.36 T @ 20 MM - 3.92 T @ 2 MM - 34 Kg


Électro-aimant de laboratoire compacte et léger avec pôles interchangeables.

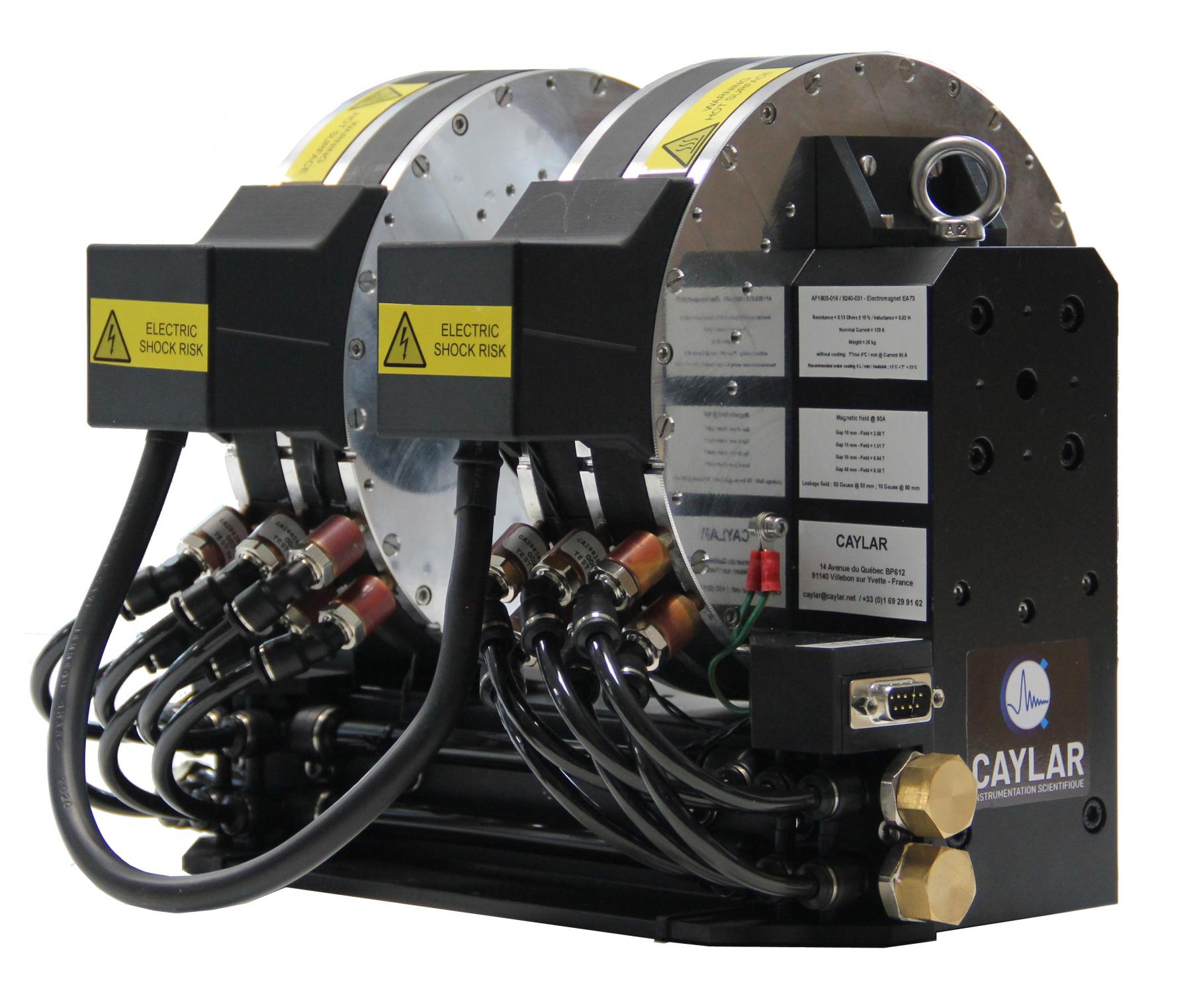

CAYLAR - EA73C Electromagnet - Alternative to GMW 3470 3480
CAYLAR - EA73C Electromagnet - Alternative to GMW 3470 3480




Caractéristiques

Masse
34 Kg
Champ Max
3.92 T
Distance inter bobine67 mm
Refroidissement Eau
10 L/min
Résistance @ 20°C0.135 Ohm
Inductance25 mH




Options

  • Jeu de pôle sur mesure  (cylindrique, conique, percé, etc.)
  • Support 90°
  • Base de rotation motorisée
  • Custom Coils / Poles
  • Bobines de modulation


Alimentation

Alimentations pour le jeu de bobine standart (0.166 Ohm) :
  • Alimentation Monopolaire 120A 20V
  • Options : 10ppm / 5ppm / Gaussmètre HALL intégré / Bipolaire vrai 4 quadrants

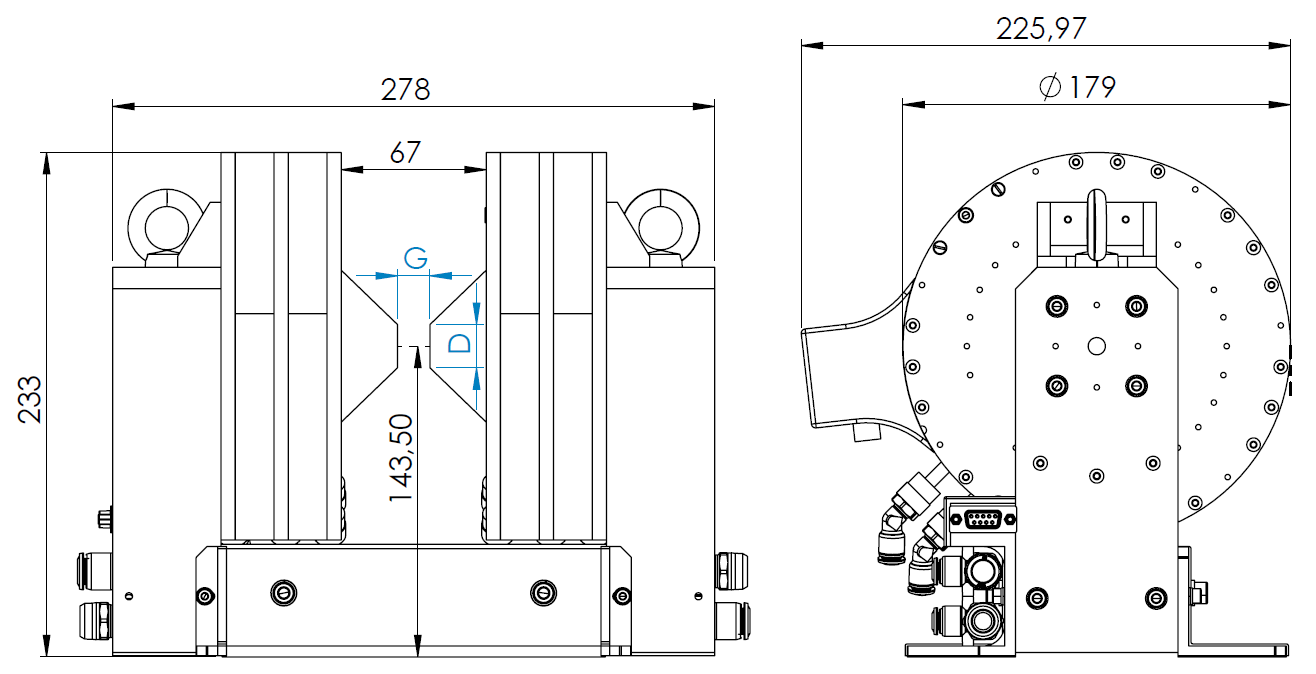

Dimensions

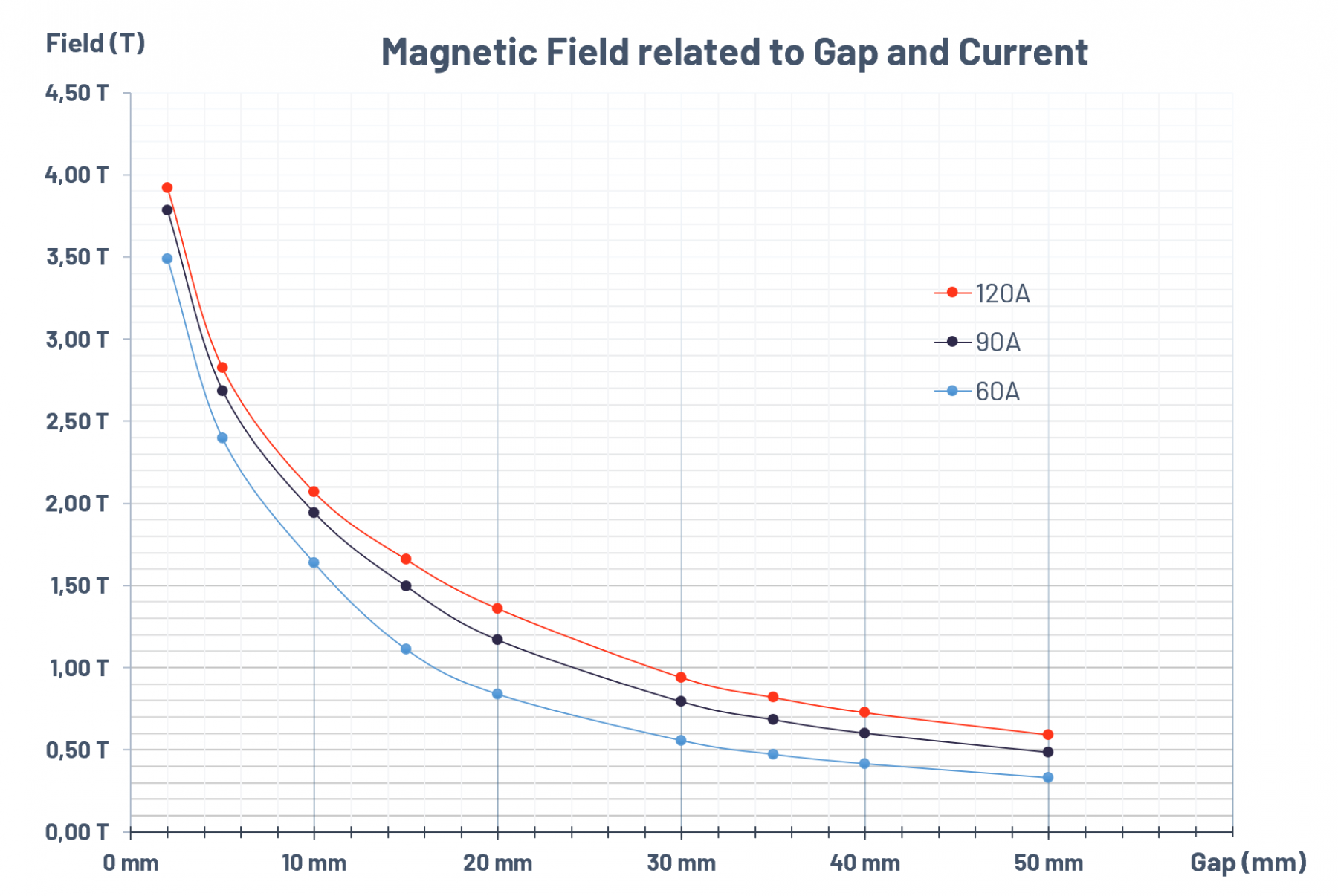

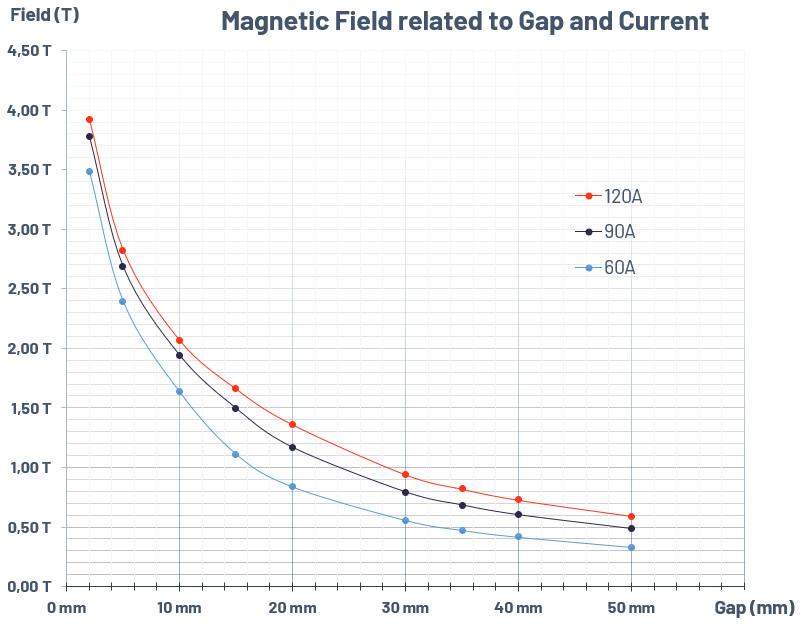

Champ et Homogénéité des Pôles

Gap
B maxFace DHomogénéité/Volume
2 mm3.92 T5 mm2.12%/1 x1x1 mm
5 mm2.80 T7 mm2.20%/2x2x2 mm
10 mm2.07 T20 mm1.55%/5x5x5 mm
15 mm1.66 T22 mm2.13%/5x5x5 mm
20 mm1.36 T25 mm1.82%/8x8x8 mm
30 mm0.94 T38 mm1.80%/8x8x8 mm
40 mm0.73 T48 mm1.29%/10x10x10 mm
50 mm0.59 T60 mm1.51%/10x10x10 mm

Données issues de notre outil de simulation. Notre simulateur a été calibré pour obtenir des valeurs de champ magnétique et d’homogénéité inférieures à la réalité avec un taux d'erreur entre 0 et 5%.




Tarifs

Veuillez  trouver ci-dessous la liste prix indicatifs pour vous permettre d'estimer le coût de votre système. Le prix réel dépend d'un certain nombre d'autres facteurs.


Electro-Aimant


EA73C

Electroaimant compact EA73C

EA73C

13 450,00€



Jeu de Pôles


Pôle 2

3,88 Tesla dans un entrefer de 2mm

EA73-P2

800,00€

Pôle 5

2,82 Tesla dans un entrefer de 5mm

EA73-P5

800,00€

Pôle 10

2,07 Tesla dans un entrefer de 10mm

EA73-P10

800,00€

Pôle 15

1,66 Tesla dans un entrefer de 15mm

EA73-P15

800,00€

Pôle 20

1,36 Tesla dans un entrefer de 20mm

EA73-P20

800,00€

Pôle 30

0,94 Tesla dans un entrefer de 30mm

EA73-P30

800,00€

Pôle 40

0,73 Tesla dans un entrefer de 40mm

EA73-P40

800,00€

Pôle 50

0,59 Tesla dans un entrefer de 50mm

EA73-P50

800,00€

Pôles sur mesure

Pôle sur mesure avec simulations

EA73-PXX

1 200,00€



Alimentation


Alimentation 20V 120A 100ppm

Alimentation Monopolaire

MPU-20V120A-2Q

8 400,00€

Alimentation Bipolaire 20V 120A 100ppm

Alimentation Bipolaire 4 Quadrants

MPU-20V120A-4Q

12 600,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-10PPM

2 500,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-5PPM

5 000,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-1PPM

7 000,00€

Option HALL

Option Gaussmètre HALL Intégré + Sonde HALL

MPU-HALL

3 000,00€

Option HALL Thermalisé

Option Gaussmètre HALL Intégré + Sonde HALL thermostatée

MPU-HALL-TH

5 000,00€

Option Régulation HALL

Option Régulation HALL Intégré

MPU-HALL-REGUL

2 000,00€



Accessoires


Water Chiller

System 5kW

CHILLER-5KW

7 000,00€

Support 45°

Châssis inclinée 45°

EA73-SUP45

600,00€

Base de rotation

EA73-ROT

2 500,00€

Base de rotation motorisé

avec contrôleur

EA73-ROTM

6 000,00€

Bobine de modulation

Paire de deux bobines de modulation

EA73-ACMOD-COILS

1 300,00€


Produit ajouté au devis.


Demande spécifique

Nos moyens de simulation et notre savoir faire nous permettent de fabriquer un électro-aimant sur mesure en fonction de 5 critères :


  • Entrefer
  • Champ maximum
  • Homogénéité
  • Vitesse de variation de champ
  • Contraintes mécaniques (Accès optiques, UHV, encombrement, masse, etc. ..)

CAYLAR conçoit et fabrique les bobines d'aimantation, des chambres à vide et des sources de courant ce qui offre une très grande flexibilité pour la conception d’un électro-aimant. Il est possible d'adapter les bobines à une alimentation existante.
