Accessoires NMR20



CAYLAR propose plusieurs accessoires :
  • Préamplificateurs, de une à 4 voies, ils sont nécessaires à l'utilisation des sondes RMN et du teslamètre NMR20.
  • Switch, permet de connecter plusieurs préamplificateurs et jusqu'à 256 sondes RMN sur un seul gaussmètre RMN CAYLAR.
  • Valises de transport, pour transporter votre équipement.
  • Bobines de gradient pour améliorer le signal RMN







Préamplificateurs & Multiplexeurs

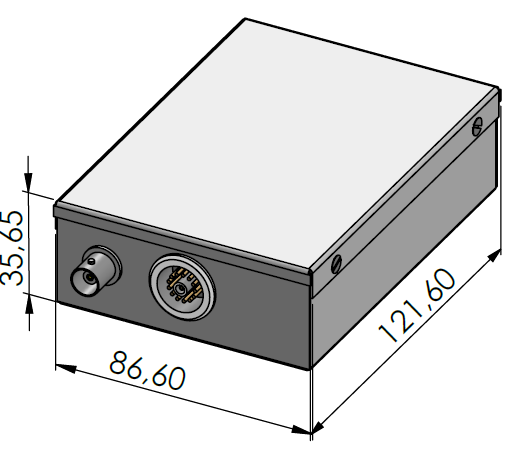

PAMUX1

Préamplificateur 1 voie avec filtre bas champ ou haut champ (à partir des sondes 40mT).

PAMUX1 - 3d File

rar . 87.58 Ko

PAMUX1 - Drawing

pdf . 140.31 Ko

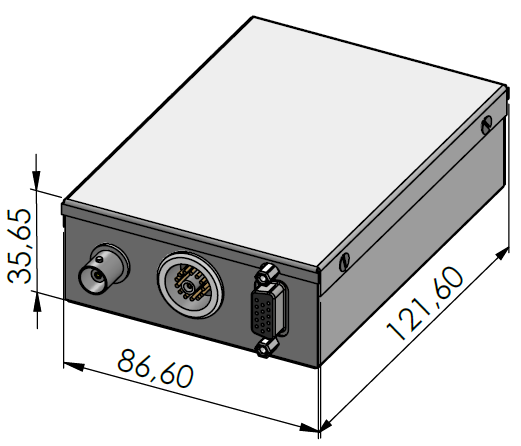

PAMUX2

Préamplificateur 2 voies avec filtres comptabibles avec toutes les sondes.

PAMUX2 - 3d File

rar . 145.93 Ko

PAMUX2 - Drawing

pdf . 166.81 Ko

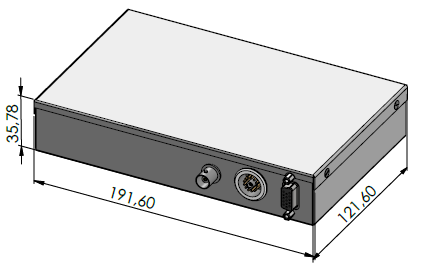

PAMUX4

Préamplificateur 4 voies avec les filtres compatibles avec toutes les sondes RMN de 14mT à 13T.

PAMUX4 - 3d File

rar . 159.06 Ko

PAMUX4 - Drawing

pdf . 280.83 Ko

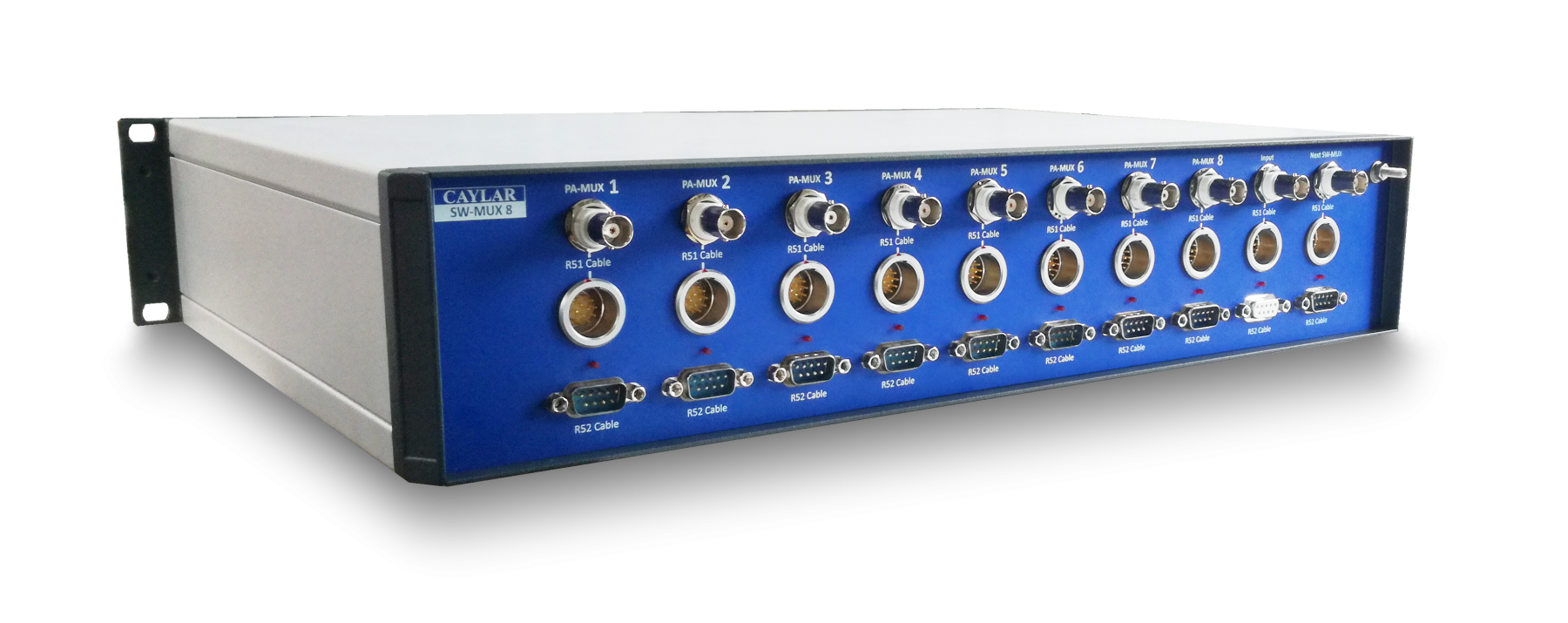

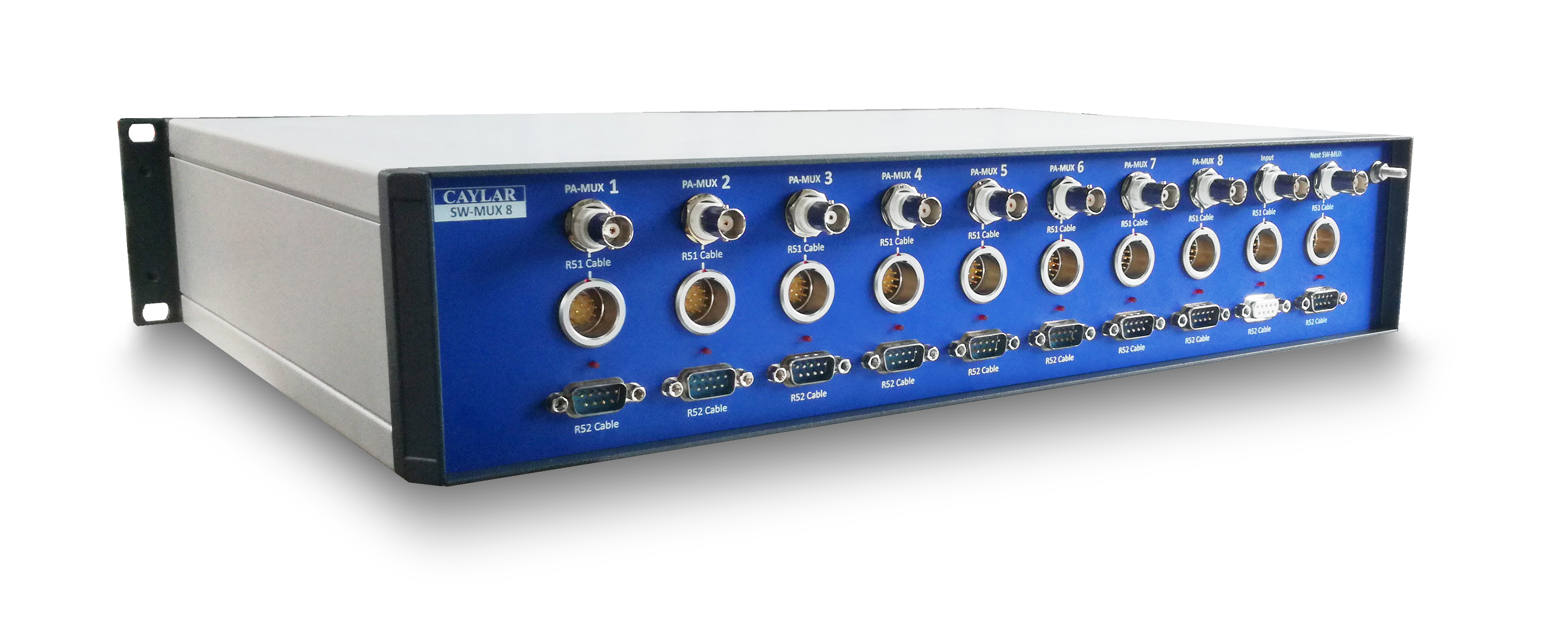

Multiplexeurs SW4 & SW8

Multiplexeur 4 voies et 8 voies sans préamplification pour connecter jusqu'à 256 sondes RMN sur un seul Teslamètre NMR20.





Valises de transport

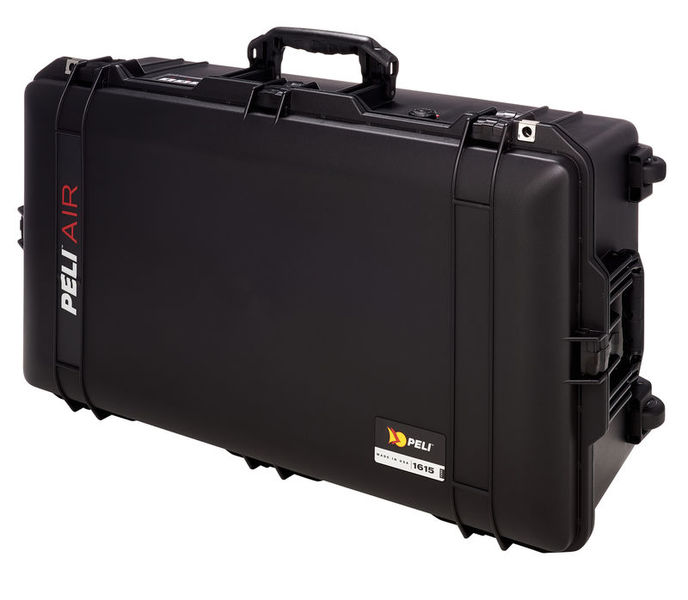

Peli Air 1615

  • Dimensions : 752x394x238mm
  • Poids : 6,4Kg (Vide)
  • Roulette et poignée télescopique
  • Étanche (IP67), antichocs et poussières
  • Valce de pressurisation automatique

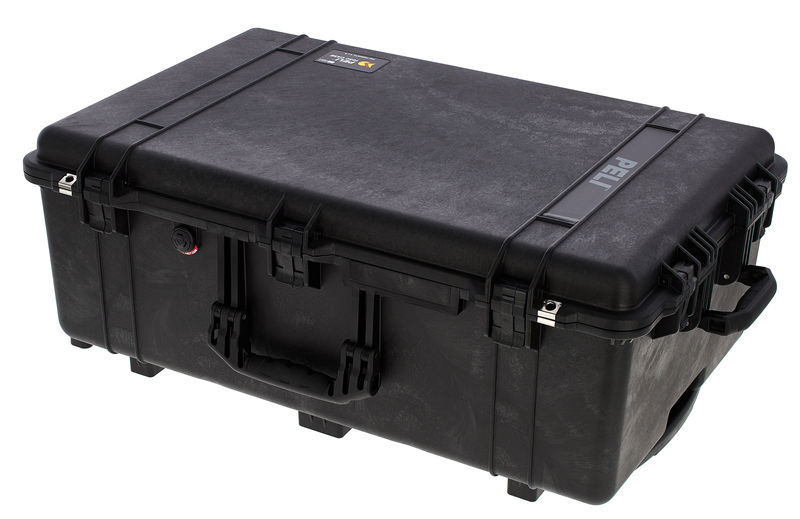

Peli 1650

  • Dimensions : 828x467x280mm
  • Poids : 12,73Kg (Vide)
  • Roulette et poignée télescopique
  • Étanche (IP67), antichocs et poussières
  • Valce de pressurisation automatique




Tarifs

Veuillez  trouver ci-dessous la liste de prix indicatifs pour vous permettre d'estimer le coût de votre système. Le prix réel dépend d'un certain nombre d'autres facteurs.


Gaussmètre RMN


Gaussmètre NMR20

Teslametre RMN - Magnétomètre RMN

NMR20

20 600,00€

Option Régulation FR020

Regulateur de Champ RMN

FR020

4 900,00€



Sondes RMN


Sonde RMN 14mT - 70mT A

Boitier A 21 x 10 x 142 mm

NMR20-PRBA14-40mT

6 100,00€

Sonde RMN 20mT - 100mT A

Boitier A 21 x 10 x 142 mm

NMR20-PRBA20-100mT

4 400,00€

Sonde RMN 30mT - 150mT A

Boitier A 21 x 10 x 142 mm

NMR20-PRBA30-150mT

3 900,00€

Sonde RMN 40mT - 200mT A

Boitier A 21 x 10 x 142 mm

NMR20-PRBA40-200mT

3 100,00€

Sonde RMN 40mT - 200mT B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB40-200mT

3 100,00€

Sonde RMN 50mT - 250mT B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB50-250mT

3 100,00€

Sonde RMN 60mT - 300mT B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB60-300mT

3 100,00€

Sonde RMN 80mT - 400mT B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB80-400mT

3 100,00€

Sonde RMN 90mT - 450mT B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB90-450mT

3 100,00€

Sonde RMN 100mT - 500mT B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB100-500mT

3 100,00€

Sonde RMN 140mT - 700mT B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB140-700mT

3 100,00€

Sonde RMN 160mT - 800mT B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB160-800mT

3 100,00€

Sonde RMN 180mT - 900mT B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB170-900mT

3 100,00€

Sonde RMN 240mT - 1,2T B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB240-1.2T

3 100,00€

Sonde RMN 300mT - 1,5T B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB300-1.5T

3 100,00€

Sonde RMN 450mT - 2,1T B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB450-2.1T

3 100,00€

Sonde RMN 650mT - 3T B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB650-3T

3 100,00€

Sonde RMN 2T - 5T B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB2-5T

3 100,00€

Sonde RMN 4T - 9T B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB4-9T

3 500,00€

Sonde RMN 6T - 13T B

Boitier B 16 x 6,4 x 142 mm

NMR20-PRBB6-13T

4 000,00€

Option Boitier C

Boitier C 8 x 6 x 142 mm - A partir de 50mT

NMR20-PRB-C

400,00€

Option Sonde Double

Boitier D 20 x 6 x 142 - A partir de 50mT

NMR20-PRB-D

1 700,00€

Option Boitier T

Boitier T 20 x 2 x 142 - A partir de 16mT

NMR20-PRB-T

4 200,00€

Option sur mesure

Boitier et gamme de mesure spécifique

NMR20-PRX-X

Cable d'extention de 10m

NMR20-PR-EXTCABLE

500,00€



Préamplificateurs


PAMUX1

Préamplificateur 1 voie

NMR20-PAMUX1

1 400,00€

PAMUX2

Préamplificateur 2 voies Multiplexeur

NMR20-PAMUX2

2 300,00€

PAMUX4

Préamplificateur 4 voies Multiplexeur

NMR20-PAMUX4

3 900,00€



Multiplexeurs


SWMUX4

Multiplexeurs 4 Voies

NMR20-SW4

2 400,00€

SWMUX8

Multiplexeurs 8 Voies

NMR20-SW8

4 400,00€



Cables


Cable R51 - 5 mètres

Nécessaire pour relier le Gaussmètre aux préamplificateurs

NMR20-R51-5

460,00€

Cable R52 - 5 mètres

Nécessaire pour controler un multiplexeur

NMR20-R52-5

100,00€

Cable Coaxial - 5 mètres

Nécessaire pour relier le Gaussmètre aux préamplificateurs

NMR20-RCX-5

50,00€

Cable R51 - 10 mètres

Nécessaire pour relier le Gaussmètre aux préamplificateurs

NMR20-R51-10

460,00€

Cable R52 - 10 mètres

Nécessaire pour controler un multiplexeur

NMR20-R52-10

100,00€

Cable Coaxial - 10 mètres

Nécessaire pour relier le Gaussmètre aux préamplificateurs

NMR20-RCX-10

50,00€

Cable R51 - 50 mètres

Mètre additionnel pour le cable R51

NMR20-R51-1M

15,00€

Cable R52 - 50 mètres

Mètre additionnel pour le cable R52 jusqu'… 50m

NMR20-R52-1M

5,00€

Cable Coaxial - 50 mètres

Mètre additionnel pour le cable Coaxial

NMR20-RCX-1M+

6,50€

Cable Coaxial - 50 mètres

Mètre additionnel … partir de 50m jusqu'… 300m

NMR20-RCX-1M+50

15,00€



Accessoires


Bobine Compensatrice de Gradient pour sonde RMN

40 G/cm

NMR20-GRDTZ

300,00€

Valise de Transport pour un système RMN

PELICASE valise copolymère antichoc étanche

NMR20-PELICASEAIR-1615

800,00€

Valise de Transport pour deux systèmes RMN

PELICASE valise copolymère antichoc étanche

NMR20-PELICASE-1650

900,00€



Calibrations et Vérifications


Vérifications et calibration NMR20

NMR20-NMR20-CALIB

880,00€

Vérifications d'un switch

NMR20-SW-CALIB

230,00€

Vérifications d'un préamplificateur

NMR20-PAMUX-CALIB

230,00€

Vérifications d'une sonde

NMR20-PRB-CALIB

270,00€
