EA186H

1.21 T @ 80 MM - 3.57 T @ 10 MM - 625 Kg

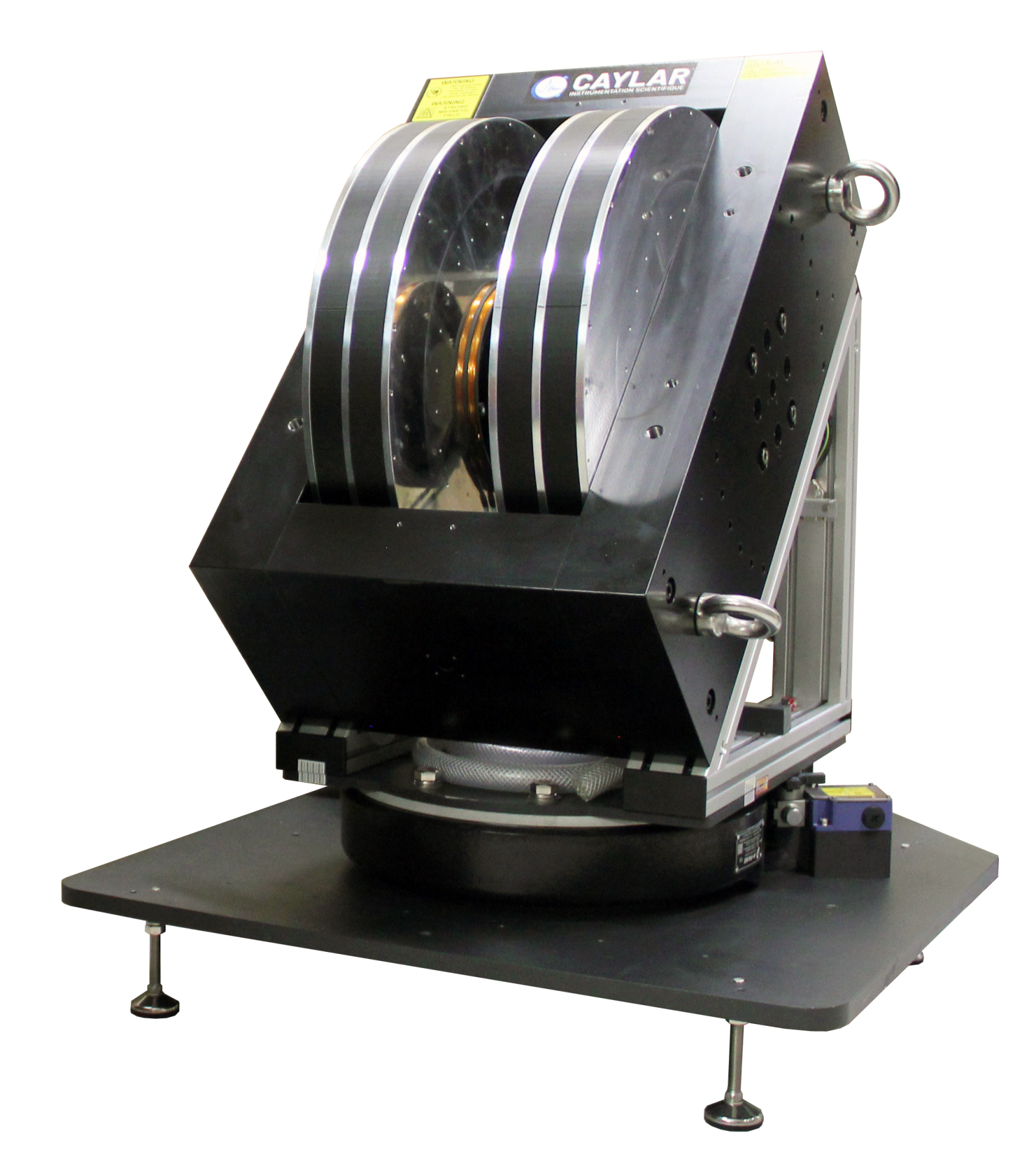

Électroaimant de laboratoire puissant avec pôles interchangeables.

CAYLAR - EA186H Electromagnet - Alernative à l'électroaimant GMW 3473


Caractéristiques

Masse625 Kg
Champ Max4.13 T @ Entrefer 5mm
Distance inter bobines>100 mm
Refroidissement Eau15 L/min
Résistance @ 20°C0.375 Ohm
Inductance470 mH


Documents




Options

  • Jeu de pôle sur mesure  (cylindrique, conique, percé, etc.)
  • Support 90°
  • Base de rotation manuelle ou motorisée
  • Bobine sur mesure
  • Jeu de pôles sur mesure
  • Bobines de modulation AC


Alimentation

Alimentations pour le jeu de bobine standart (0.166 Ohm) :
  • Alimentation 80A 30V
  • Alimentation 100A 40V
  • Alimentation 120A 50V
  • Alimentation 140A 55V
  • Alimentation 160A 65V
  • Options : 10ppm / 5ppm / 1ppm / Gaussmètre HALL intégré / Bipolaire vrai 4 quadrants / Regulation RMN

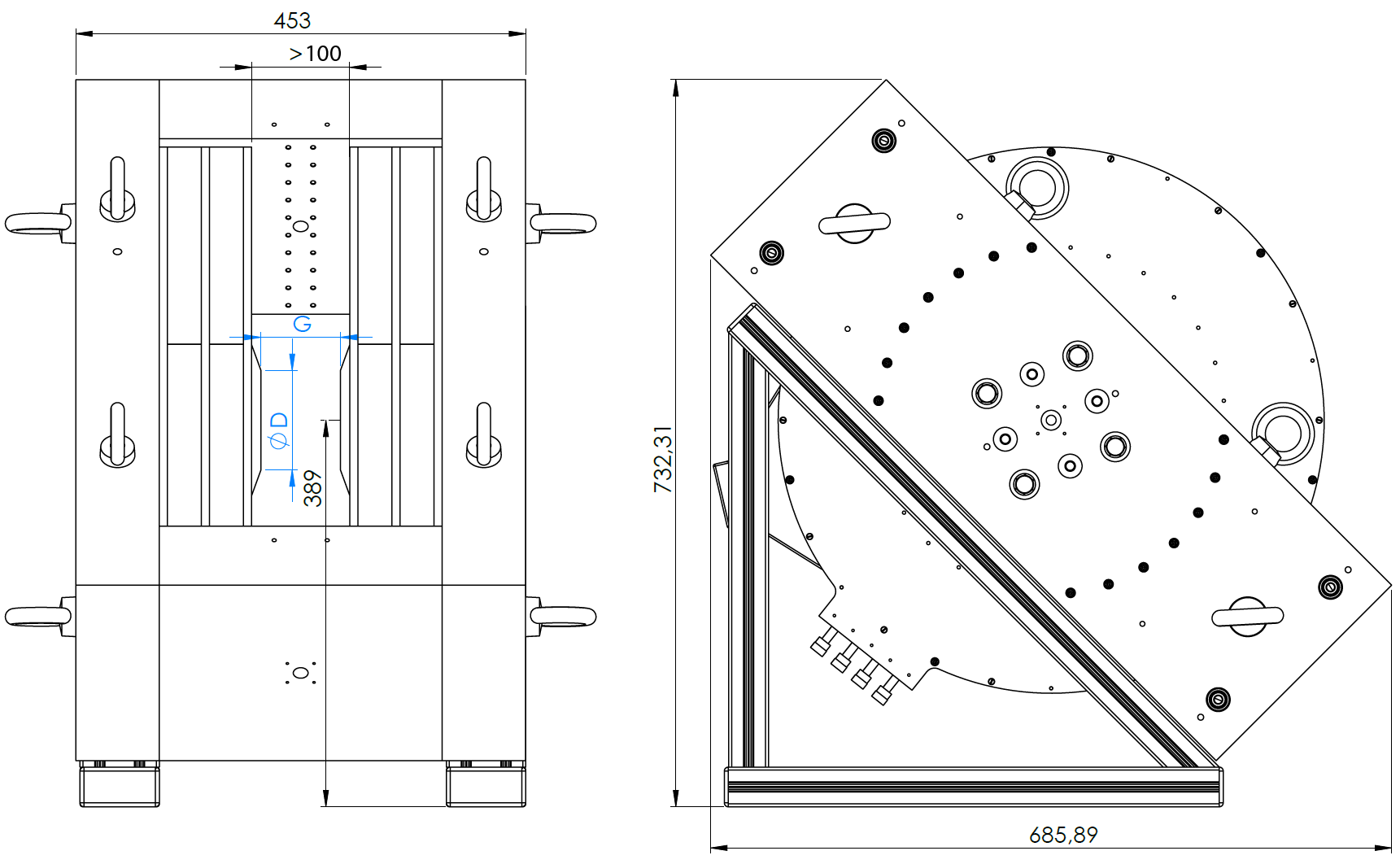

Dimensions

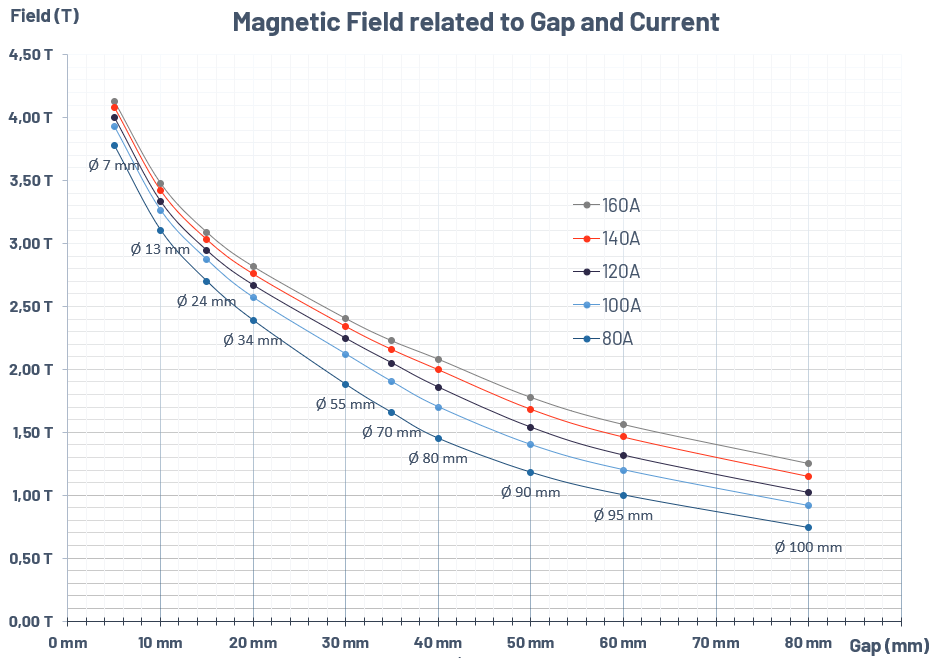

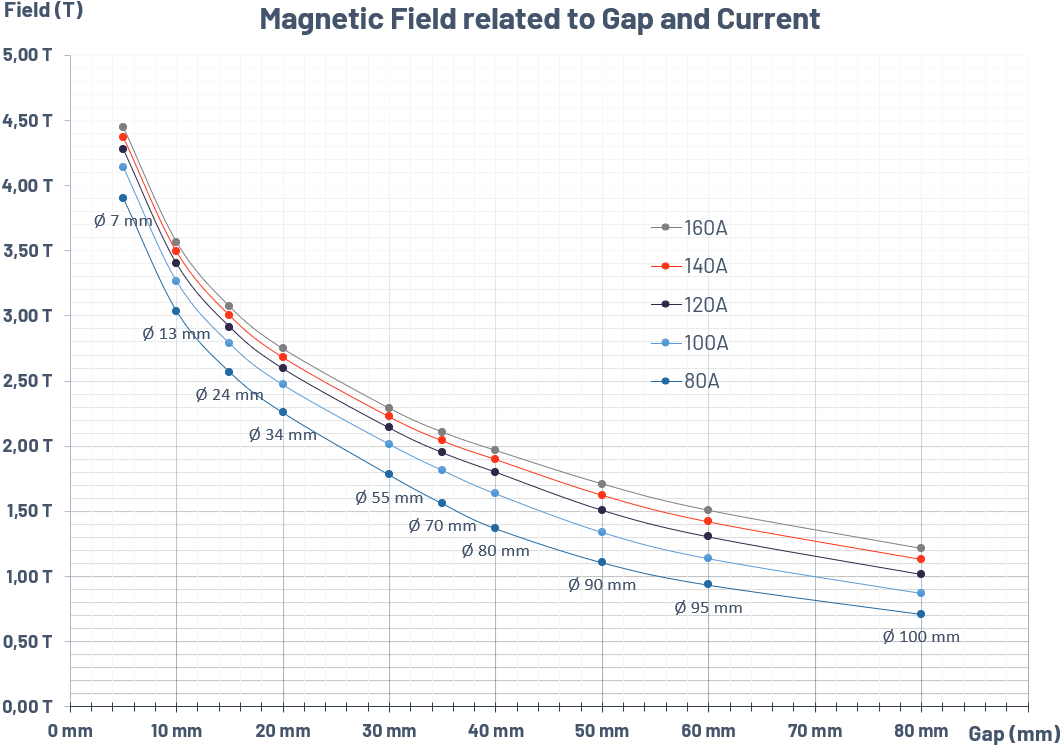

Champ et Homogénéité des Pôles

Gap GB maxFace DHomogénéité: Volume/Plan
5 mm4.13 T7 mm2.99% / 1.59% / Edge:3mm
10 mm3.19 T13 mm1.55% / 0.80% / Edge:4mm
15 mm3.09 T24 mm0.63% / 0.33% / Edge:5mm
20 mm2.82 T34 mm1.15% / 0.67% / Edge:10mm
30 mm2.41 T55 mm0.57% / 0.30% / Edge:10mm
35 mm2. T70 mm0.95% / 0.52% / Edge:15mm
40 mm1.97 T80 mm0.74% / 0.39% / Edge:15mm
50 mm1.78T90 mm0.41% / 0.22% / Edge:15mm
60 mm1.56 T95 mm0.42% / 0.22% / Edge:15mm
80 mm1.215T100 mm0.60% / 0.32% / Edge:20mm

Données issues de notre outil de simulation. Notre simulateur a été calibré pour obtenir des valeurs de champ magnétique et d’homogénéité inférieures à la réalité avec un taux d'erreur entre 0 et 5%.




Tarifs

Veuillez  trouver ci-dessous la liste de prix indicatifs pour vous permettre d'estimer le coût de votre système. Le prix réel dépend d'un certain nombre d'autres facteurs.


Electro-Aimant


EA186H

Electro-aimant EA186H

EA186H

29 000,00€



Jeu de Pôles


Pôle 5

4,45 Tesla dans un entrefer de entrefer de 5mm

EA186-P5

1 200,00€

Pôle 10

3,57 Tesla dans un entrefer de entrefer de 15mm

EA186-P10

1 200,00€

Pôle 15

3,07 Tesla dans un entrefer de entrefer de 10mm

EA186-P15

1 200,00€

Pôle 20

2,75 Tesla dans un entrefer de entrefer de 20mm

EA186-P20

1 200,00€

Pôle 30

2,29 Tesla dans un entrefer de entrefer de 30mm

EA186-P30

1 200,00€

Pôle 35

2,11 Tesla dans un entrefer de entrefer de 35mm

EA186-P35

1 200,00€

Pôle 40

1,97 Tesla dans un entrefer de entrefer de 40mm

EA186-P40

1 200,00€

Pôle 50

1,71 Tesla dans un entrefer de entrefer de 50mm

EA186-P50

1 200,00€

Pôle 60

1,51 Tesla dans un entrefer de entrefer de 60mm

EA186-P60

1 200,00€

Pôle 80

1,21 Tesla dans un entrefer de entrefer de 80mm

EA186-P80

1 200,00€

Pôles sur mesure

Pôle sur mesure avec simulations

EA186-PXX

1 800,00€



Alimentation


Alimentation 50V 120A

Alimentation Monopolaire 100ppm

MPU-50V120A-2Q

15 000,00€

Alimentation Bipolarie 50V 120A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-50V120A-4Q

22 000,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-50V120A-10PPM

3 500,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-50V120A-5PPM

5 500,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-50V120A-1PPM

8 200,00€

Alimentation 55V 140A

Alimentation Monopolaire 100ppm

MPU-55V140A-2Q

21 500,00€

Alimentation Bipolaire 55V 140A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-55V140A-4Q

28 500,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-55V140A-10PPM

3 500,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-55V140A-5PPM

5 500,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-65V140A-1PPM

8 200,00€

Alimentation 65V 160A

Alimentation Monopolaire 100ppm

MPU-65V160A-2Q

29 500,00€

Alimentation Bipolaire 65V 160A

Alimentation Bipolaire Vrai 4 Quadrants 100ppm

MPU-65V160A-4Q

41 500,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-65V160A-10PPM

3 500,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-65V160A-5PPM

5 500,00€

Option 1ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-65V160A-1PPM

8 200,00€

Option HALL

Option Gaussmètre HALL Intégré + Sonde HALL

MPU-HALL

3 000,00€

Option HALL Thermalisé

Option Gaussmètre HALL Intégré + Sonde HALL thermostatée

MPU-HALL-TH

5 000,00€

Option Régulation HALL

Option Régulation HALL Intégré

MPU-HALL-REGUL

2 000,00€

Regulation RMN Analogique

Gaussmètre RMN avec 4 sondes de 20mT … 2,1T

MPU-RMN

35 850,00€



Accessoires


Water Chiller

System 20kW

CHILLER-20KW

22 000,00€

Support 45°

Châssis inclinée 45°

EA186-SUP45

1 000,00€

Table-support roulante

EA186-TABLE-ROULANTE

5 000,00€

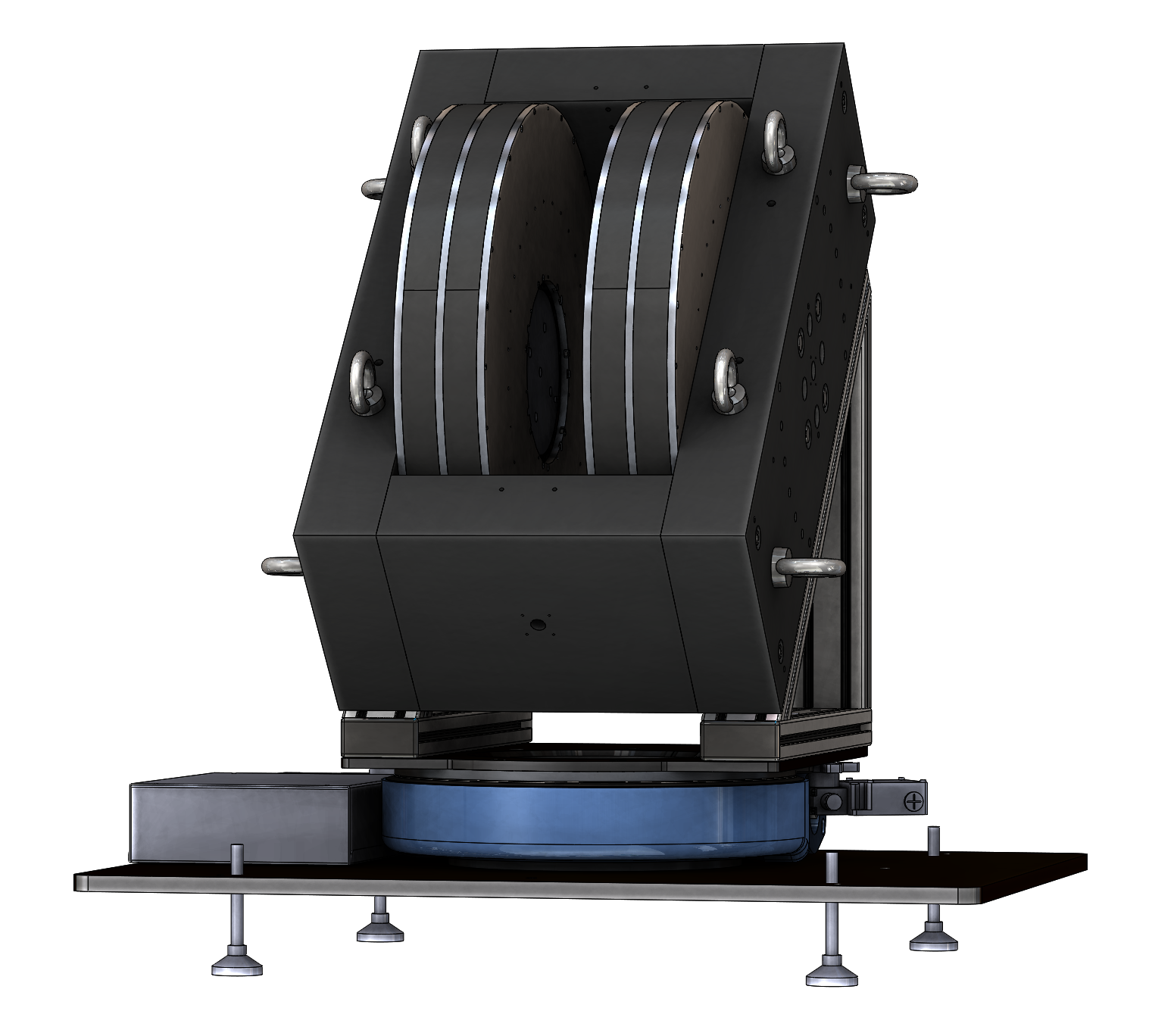

Base de rotation motorisé

avec contrôleur

EA186-ROTM

8 500,00€

Bobine de modulation

Paire de deux bobines de modulation

EA186-ACMOD-COILS

1 750,00€

Alimentation pour bobines de modulation

ACMOD-COILS-MPU

4 600,00€

Chambre thermostaté sur mesure

avec contrôleur

EA186-THCHAMBER

14 500,00€


Produit ajouté au devis.


Demande spécifique

Nos moyens de simulation et notre savoir faire nous permettent de fabriquer un électro-aimant sur mesure en fonction de 5 critères :


  • Entrefer
  • Champ maximum
  • Homogénéité
  • Vitesse de variation de champ
  • Contraintes mécaniques (Accès optiques, UHV, encombrement, masse, etc. ..)

CAYLAR conçoit et fabrique les bobines d'aimantation, des chambres à vide et des sources de courant ce qui offre une très grande flexibilité pour la conception d’un électro-aimant. Il est possible d'adapter les bobines à une alimentation existante.
