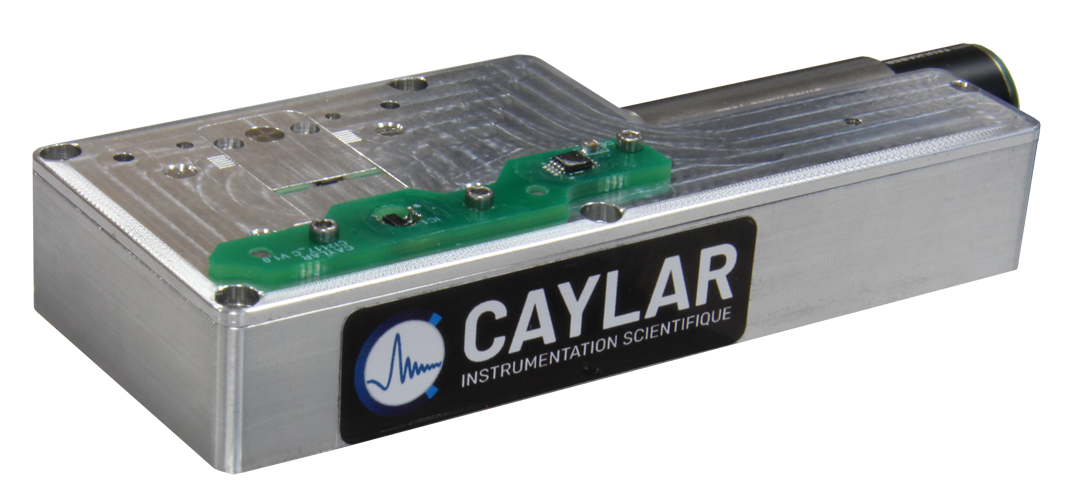

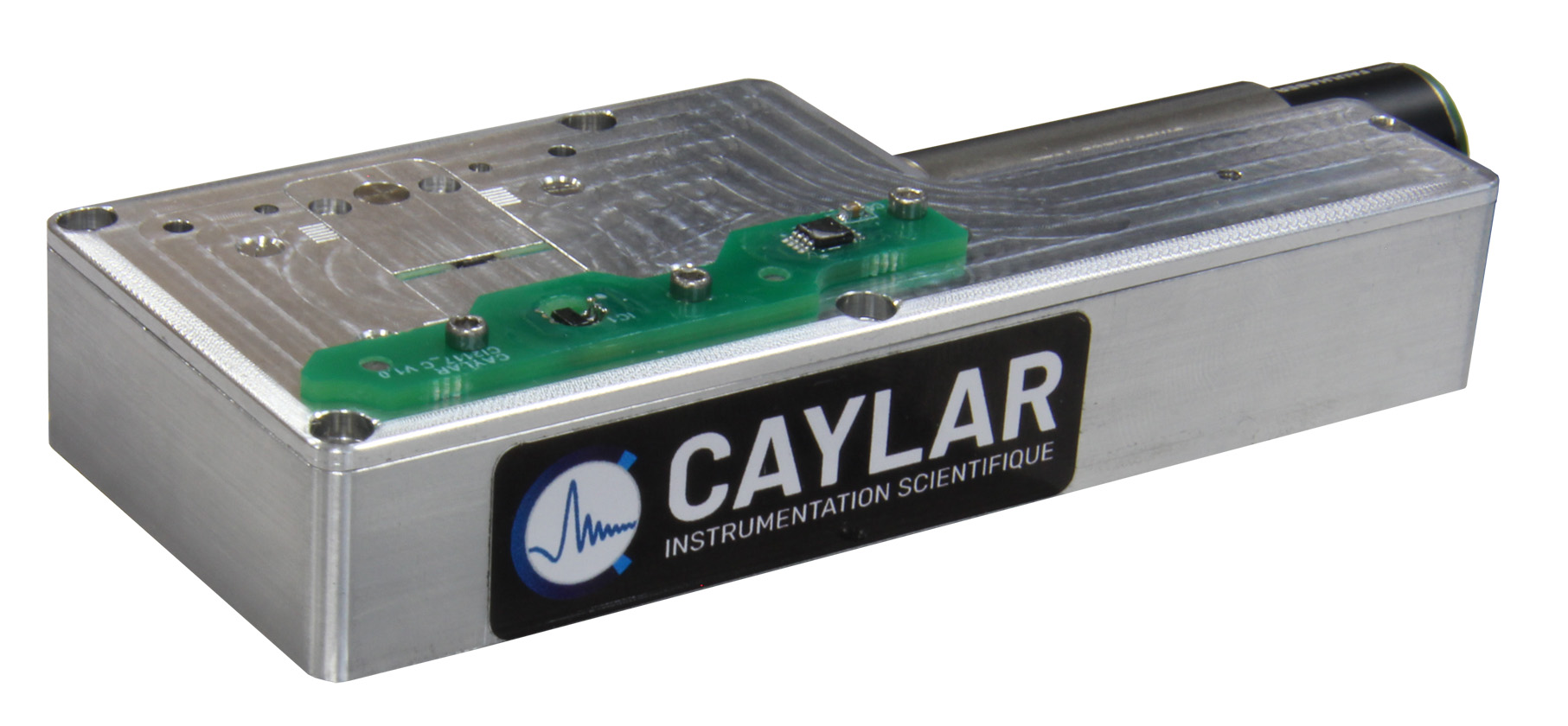

MFM - Magnetic Field Module




Petit générateur autonome de champ magnétique planaire et hors plan

Le module MFM (Magnetic Field Module) de CAYLAR est un générateur de champ magnétique autonome doté d'un très faible dépassement pour les applications MOKE et MFM.

Le MFM pourrait être interfacé avec le logiciel d'exploitation unique SmartScan de Park Systems pour permettre l'imagerie séquentielle avec un champ magnétique variable. Cela signifie qu'il est possible d'établir une série d'images avec un champ variable de manière automatique. Cette fonctionnalité est disponible qu'en combinant le MFM avec l'AFM de Park Systems.
- Aucun impact sur les performances et les modes de fonctionnement de l'AFM.
- Niveau de bruit inchangé (<50pm)
- Pas de distorsion de balayage ou de mouvement hors du plan.
- Pas de dérive thermique

CAYLAR MFM installé sur un NX10 AFM Park Systems

CAYLAR MFM installé sur un NX10 AFM Park Systems



Documents


Vue de la cartographie 3D du pole Out Of Plane à 0.2T

Vue de la cartographie 3D du pole Out Of Plane à 0.2T




Specifications

Dimensions
106 x 42 x 20.6mm
Absolute Accuracy
< ± 50 μT (±0.5 G)
Noise measurement< ± 50 μT (±0.5 G)
Overshoot *
(factory settings)
< 200 μT (2 G)
  *PID settings are available to reduice overshoot




In Plane

Gap GB max*
1 mm
±0.65 T (±6500 G)
2 mm±0.49 T (±4900 G)
3 mm±0.50 T (±5000 G)
4 mm±0.40 T (±4000 G)
 *Valeurs à 0.5mm au dessus de la surface du module



Out Of Plan

Distance du pôle0.5mm1mm
B Max en boucle ouverte
±0.2T (±2000G)
±0.18T (±1800G)
B Max en boucle fermée-2000/+1600 G
-1800 G/+1400G




MPU 6U

Rack 6U 19" jusq'à 6kW en monopolaire 2 quadrants ou 3kW en bipolaire 4 quadrants.

MPU 6U




MPU 16U

Baie 16U 19" jusqu'à 24kW en monopolaire 2 quadrants ou 12kW en bipolaire 4 quadrants.

MPU 16U




MPU 24U

Baie 24U 19" jusqu'à 48kW en monopolaire 2 quadrants ou 24kW en bipolaire 4 quadrants.

MPU 24U


Fiche technique en cours d'édition
Le module de champ magnétique de CAYLAR est un nouveau dispositif en cours de mesure. Tous les tests et les cartographies sont en cours de réalisation, de nouvelles données seront disponibles.
Certaines données sont susceptibles de changer.
